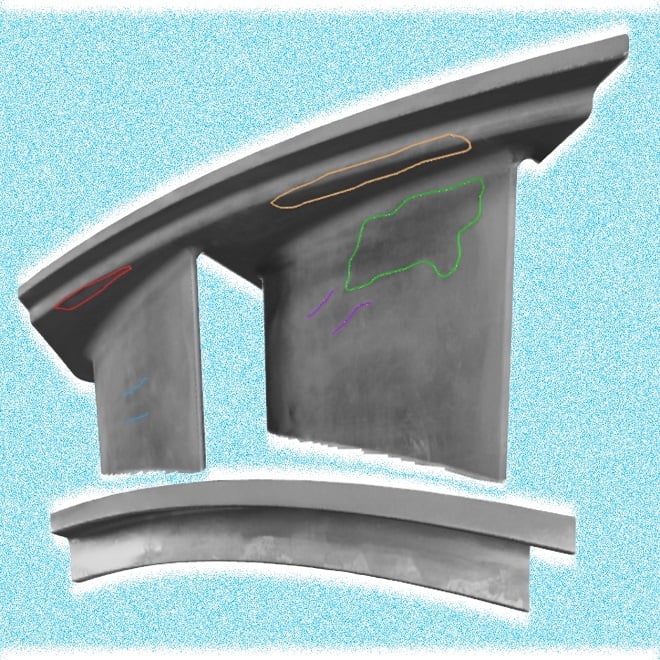

SHARE Vol. 60 No. 1 (2023) 新製品·新技術特集 技術論文 ENGLISH 3Dデジタル記録化を実現する 写真投影による簡易3D検査記録システム Simple 3D Inspection Recording System Using Photographic Projection to Create 3D Digital Records 和文 (897KB) 英文 (721KB) 石井翔太 Shota Ishii 坂井達也 Tatsuya Sakai 石井翔太 坂井達也 一般的に,２次元(2D)展開図に損傷情報を記録する方法は容易に検査記録を作成できる利点はあるが,展開図への損傷位置の忠実性,及び事後における損傷範囲の分析精度などの課題があり,３次元(3D)デジタル情報として検査記録を保存する技術が求められている。そこで,検査対象品を撮影した写真(カメラ)の位置·方向を3D CG空間上で再現し,写真上で指示した損傷領域と写真を対象3D CADモデル上に投影することで,損傷領域の面積と写真のテクスチャーを取得·記録する技術を開発した。これにより,2D検査記録と同等な作業量·装置で3Dデジタル検査記録を作成し,品質管理の向上を図ることが可能である。 三菱重工技報 Technical Review Vol. 62 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 62 No. 1 新製品·新技術特集 Vol. 61 No. 4 原子力特集 Vol. 61 No. 3 マテリアリティ特集 - 三菱重工グループが考える重要課題に対する取組み - Vol. 61 No. 2 プラント·インフラドメイン特集 Vol. 61 No. 1 新製品·新技術特集 Vol. 60 No. 4 サービス技術特集 Vol. 60 No. 3 エナジードメイン特集 Vol. 60 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 60 No. 1 新製品·新技術特集 MHI FUTURE STREAMが捉えるメガトレンドと持続的な社会貢献に向けた当社グループの挑戦 CCUSバリューチェーン構築に貢献するCO2コンプレッサ 熱供給セクターの脱炭素化に貢献する大容量·高温ヒートポンプ 倉庫の保管効率と入出庫速度向上を両立させる新型自動運転フォークリフトの開発 プラント支持鉄骨の自動最適設計システムM-FRAMEの開発 新聞輪転機 自動運転機能Auto-Pilot Printing(APP)の開発 安定燃焼と高負荷変化率を実現する次世代ガスタービン制御 アクチュエータの冗長性を利用した無人ビークルの耐故障制御機能の開発 AM造形を活用した通風口用EMPシールドの開発 金属Additive Manufacturing技術を活用したコンパクト·高性能熱交換器の開発 砂型積層造形を活用した最適鋳型構造設計技術 RO膜(逆浸透膜)を長寿命化する脱塩性能回復剤の開発 マテリアルズ·インフォマティクスによる材料強度特性の予測 風災害レジリエンス向上に貢献する台風被害シミュレーション技術 薄型センサによる圧縮機翼端ケーシング流れ角計測技術の開発 ガスタービン燃焼器内火炎の３次元形状可視化技術 感圧塗料を用いた回転機械ラビリンスシール励振力の可視化 3Dデジタル記録化を実現する 写真投影による簡易3D検査記録システム Vol. 59 No. 4 カーボンニュートラル特集 Vol. 59 No. 3 デジタルイノベーション特集 Vol. 59 No. 2 プラント·インフラ特集 Vol. 59 No. 1 新製品·新技術特集 Vol. 58 No. 4 航空宇宙特集 Vol. 58 No. 3 三菱パワー特集 Vol. 58 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 58 No. 1 新製品·新技術特集 Vol. 57 No. 4 原子力特集 Vol. 57 No. 3 工作機械特集 Vol. 57 No. 2 インダストリー＆社会基盤特集 Vol. 57 No. 1 新製品·新技術特集 Vol. 56 No. 4 冷熱特集 Vol. 56 No. 3 三菱日立パワーシステムズ特集 Vol. 56 No. 2 M-FET特集 Vol. 56 No. 1 新製品·新技術特集 Vol. 55 No. 4 パワードメイン 新事業特集 Vol. 55 No. 3 インダストリー＆社会基盤ドメイン特集 Vol. 55 No. 2 新技術特集 Vol. 55 No. 1 環境特集 Vol. 54 No. 4 航空宇宙特集 Vol. 54 No. 3 三菱日立パワーシステムズ特集 Vol. 54 No. 2 冷熱特集 Vol. 54 No. 1 M-FET特集 Vol. 53 No. 4 新製品·新技術特集 Vol. 53 No. 3 交通·輸送特集 Vol. 53 No. 2 船舶·海洋特集 Vol. 53 No. 1 機械·設備システム特集 Vol. 52 No. 4 新製品·新技術特集 Vol. 52 No. 3 工作機械特集 Vol. 52 No. 2 三菱日立パワーシステムズ特集 Vol. 52 No. 1 新製品·新技術特集 Vol. 51 No. 4 航空宇宙特集 Vol. 51 No. 3 機械·設備システム特集 Vol. 51 No. 2 冷熱特集 Vol. 51 No. 1 新製品·新技術特集 Vol. 50 No. 4 都市交通を支える技術特集 Vol. 50 No. 3 発電技術特集 Vol. 50 No. 2 船舶·海洋特集 Vol. 50 No. 1 新製品·新技術特集 Vol. 49 No. 4 三菱重工の総合力特集 Vol. 49 No. 3 工作機械特集 Vol. 49 No. 2 交通·物流/自動車特集 Vol. 49 No. 1 新製品·新技術特集 Vol. 48 No. 4 航空宇宙特集 Vol. 48 No. 3 発電技術特集 Vol. 48 No. 2 冷熱特集 Vol. 48 No. 1 新製品·新技術特集 Vol. 47 No. 4 自動車関連技術特集 Vol. 47 No. 3 船舶·海洋特集 Vol. 47 No. 2 交通·物流特集 Vol. 47 No. 1 低炭素社会特集 Vol. 46 No. 4 原子力特集 Vol. 46 No. 3 ものづくりを支える機械·技術特集 Vol. 46 No. 2 発電技術特集 Vol. 46 No. 1 新製品·新技術/サービス特集 Vol. 45 No. 4 航空宇宙特集 Vol. 45 No. 3 自動車関連技術小特集/工作機械小特集 Vol. 45 No. 2 冷熱特集 Vol. 45 No. 1 地球温暖化対策特集 Vol. 44 No. 4 発電技術特集 Vol. 44 No. 3 船舶·海洋特集 Vol. 44 No. 2 陸上輸送·物流/循環型社会を構築する環境技術小特集 Vol. 44 No. 1 新製品·新技術特集 Vol. 43 No. 4 原子力特集 Vol. 43 No. 3 紙印刷機械·自動車関連技術小特集 Vol. 43 No. 2 エアコン特集 Vol. 43 No. 1 新製品·新技術特集 Vol. 42 No. 5 航空宇宙特集 Vol. 42 No. 4 地球環境特集 Vol. 42 No. 3 発電技術特集 Vol. 42 No. 2 モノ作りを支える機械と技術特集 Vol. 42 No. 1 新製品·新技術特集 Vol. 41 No. 6 船舶·海洋特集 Vol. 41 No. 5 未来を拓く発電技術特集 Vol. 41 No. 4 未来を守る地球環境特集 Vol. 41 No. 3 風水力機械特集 Vol. 41 No. 2 快適な空間を提供するエアコン特集 Vol. 41 No. 1 豊かな社会に貢献する新製品·新技術特集 Vol. 40 No. 6 先進技術特集 Vol. 40 No. 5 エレクトロニクス製品特集 Vol. 40 No. 4 未来を拓く発電技術特集 Vol. 40 No. 3 人に優しい陸上交通システム特集 Vol. 40 No. 2 お客様の安心を支えるサービス特集 Vol. 40 No. 1 三菱重工の昨日·今日·あした
