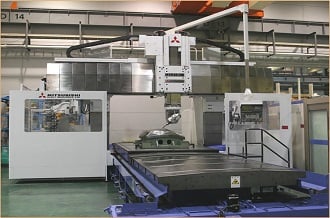

SHARE Vol. 49 No. 3 (2012) 工作機械特集 技術論文 大形工作機械の高精度加工技術特殊ジェット潤滑と熱変形補償技術(ATDS)High Precision Technology for Large Type Machining Center. 和文 (1.2MB) 英文 (1.3MB) 粂隆行Takayuki Kume 重川英文Hidefumi Omokawa 小松直隆Naotaka Komatsu 古立哲Satoshi Furutate 中村真吾Shingo Nakamura 山田泰成Yasunari Yamada 粂隆行 重川英文 小松直隆 古立哲 中村真吾 山田泰成 産業機械の加工部品や自動車の大形金型の高精度化に伴い,大物部品加工では従来以上に高精度加工のニーズが高まっている.高精度加工を実現するためには,大形工作機械の機械内外の温度変化に伴う機械の熱変形を低減することが課題である.従来技術の主軸発熱による熱変形補正ではその高精度化ニーズに対応できなくなり,新たな高精度加工技術が必要になってきた.そこで,小型精密加工機で培った主軸内部冷却と特殊ジェット潤滑による主軸熱変形低減技術を大形機で採用するとともに機械全体の熱変形補償技術(ATDS)を開発した. 三菱重工技報 Technical Review Vol. 62 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 62 No. 1 新製品·新技術特集 Vol. 61 No. 4 原子力特集 Vol. 61 No. 3 マテリアリティ特集 - 三菱重工グループが考える重要課題に対する取組み - Vol. 61 No. 2 プラント·インフラドメイン特集 Vol. 61 No. 1 新製品·新技術特集 Vol. 60 No. 4 サービス技術特集 Vol. 60 No. 3 エナジードメイン特集 Vol. 60 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 60 No. 1 新製品·新技術特集 Vol. 59 No. 4 カーボンニュートラル特集 Vol. 59 No. 3 デジタルイノベーション特集 Vol. 59 No. 2 プラント·インフラ特集 Vol. 59 No. 1 新製品·新技術特集 Vol. 58 No. 4 航空宇宙特集 Vol. 58 No. 3 三菱パワー特集 Vol. 58 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 58 No. 1 新製品·新技術特集 Vol. 57 No. 4 原子力特集 Vol. 57 No. 3 工作機械特集 Vol. 57 No. 2 インダストリー&社会基盤特集 Vol. 57 No. 1 新製品·新技術特集 Vol. 56 No. 4 冷熱特集 Vol. 56 No. 3 三菱日立パワーシステムズ特集 Vol. 56 No. 2 M-FET特集 Vol. 56 No. 1 新製品·新技術特集 Vol. 55 No. 4 パワードメイン 新事業特集 Vol. 55 No. 3 インダストリー&社会基盤ドメイン特集 Vol. 55 No. 2 新技術特集 Vol. 55 No. 1 環境特集 Vol. 54 No. 4 航空宇宙特集 Vol. 54 No. 3 三菱日立パワーシステムズ特集 Vol. 54 No. 2 冷熱特集 Vol. 54 No. 1 M-FET特集 Vol. 53 No. 4 新製品·新技術特集 Vol. 53 No. 3 交通·輸送特集 Vol. 53 No. 2 船舶·海洋特集 Vol. 53 No. 1 機械·設備システム特集 Vol. 52 No. 4 新製品·新技術特集 Vol. 52 No. 3 工作機械特集 Vol. 52 No. 2 三菱日立パワーシステムズ特集 Vol. 52 No. 1 新製品·新技術特集 Vol. 51 No. 4 航空宇宙特集 Vol. 51 No. 3 機械·設備システム特集 Vol. 51 No. 2 冷熱特集 Vol. 51 No. 1 新製品·新技術特集 Vol. 50 No. 4 都市交通を支える技術特集 Vol. 50 No. 3 発電技術特集 Vol. 50 No. 2 船舶·海洋特集 Vol. 50 No. 1 新製品·新技術特集 Vol. 49 No. 4 三菱重工の総合力特集 Vol. 49 No. 3 工作機械特集 Vol. 49 No. 2 交通·物流/自動車特集 Vol. 49 No. 1 新製品·新技術特集 Vol. 48 No. 4 航空宇宙特集 Vol. 48 No. 3 発電技術特集 Vol. 48 No. 2 冷熱特集 Vol. 48 No. 1 新製品·新技術特集 Vol. 47 No. 4 自動車関連技術特集 Vol. 47 No. 3 船舶·海洋特集 Vol. 47 No. 2 交通·物流特集 Vol. 47 No. 1 低炭素社会特集 Vol. 46 No. 4 原子力特集 Vol. 46 No. 3 ものづくりを支える機械·技術特集 Vol. 46 No. 2 発電技術特集 Vol. 46 No. 1 新製品·新技術/サービス特集 Vol. 45 No. 4 航空宇宙特集 Vol. 45 No. 3 自動車関連技術小特集/工作機械小特集 Vol. 45 No. 2 冷熱特集 Vol. 45 No. 1 地球温暖化対策特集 Vol. 44 No. 4 発電技術特集 Vol. 44 No. 3 船舶·海洋特集 Vol. 44 No. 2 陸上輸送·物流/循環型社会を構築する環境技術小特集 Vol. 44 No. 1 新製品·新技術特集 Vol. 43 No. 4 原子力特集 Vol. 43 No. 3 紙印刷機械·自動車関連技術小特集 Vol. 43 No. 2 エアコン特集 Vol. 43 No. 1 新製品·新技術特集 Vol. 42 No. 5 航空宇宙特集 Vol. 42 No. 4 地球環境特集 Vol. 42 No. 3 発電技術特集 Vol. 42 No. 2 モノ作りを支える機械と技術特集 Vol. 42 No. 1 新製品·新技術特集 Vol. 41 No. 6 船舶·海洋特集 Vol. 41 No. 5 未来を拓く発電技術特集 Vol. 41 No. 4 未来を守る地球環境特集 Vol. 41 No. 3 風水力機械特集 Vol. 41 No. 2 快適な空間を提供するエアコン特集 Vol. 41 No. 1 豊かな社会に貢献する新製品·新技術特集 Vol. 40 No. 6 先進技術特集 Vol. 40 No. 5 エレクトロニクス製品特集 Vol. 40 No. 4 未来を拓く発電技術特集 Vol. 40 No. 3 人に優しい陸上交通システム特集 Vol. 40 No. 2 お客様の安心を支えるサービス特集 Vol. 40 No. 1 三菱重工の昨日·今日·あした
