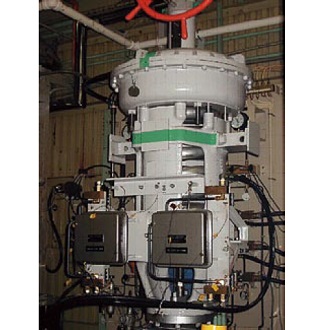

SHARE Vol. 43 No. 1 (2006) 新製品·新技術特集 技術論文 APWRプラント主給水制御弁に作用する流体力を考慮した制御性評価Evaluation of the Fluid Force in Main Feed Water Control Valve for APWRs 和文 (343KB) 英文 (229KB) 立花浩次Koji Tachibana 前田敏和Toshikazu Maeda 森田英之Hideyuki Morita 坂田英之Hideyuki Sakata 広江隆治Takaharu Hiroe 桶谷浩一郎Koichiro Oketani 立花浩次 前田敏和 森田英之 坂田英之 広江隆治 桶谷浩一郎 加圧水型原子力発電プラント(PWR)において,主給水制御弁は蒸気発生器への給水流量を調整することにより,蒸気発生器の水位を制御する重要な役割を果たす.現在,当社では PWR から約40 % 出力をアップした改良型 PWR(APWR)を設計しているが,出力の増加に伴い,給水流量も従来のPWR に比べ約 40 % 増加することから,主給水制御弁の弁体に作用する流体力が大幅に増加することとなる.弁体に作用する上下方向の流体力は弁の作動に影響を及ぼすため,このような流体力の増加に対しても主給水制御弁が指令信号に対して追従し,蒸気発生器の水位を安定に制御できることを確認しておく必要がある. しかし,一般に弁に作用する流体力が制御性に与える影響を定量的に評価した知見がないことから,今回当社では流動試験により主給水制御弁の弁体に作用する流体力を計測し,流体力を考慮したシミュレーションにより主給水制御弁の制御性評価を行った. 三菱重工技報 Technical Review Vol. 62 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 62 No. 1 新製品·新技術特集 Vol. 61 No. 4 原子力特集 Vol. 61 No. 3 マテリアリティ特集 - 三菱重工グループが考える重要課題に対する取組み - Vol. 61 No. 2 プラント·インフラドメイン特集 Vol. 61 No. 1 新製品·新技術特集 Vol. 60 No. 4 サービス技術特集 Vol. 60 No. 3 エナジードメイン特集 Vol. 60 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 60 No. 1 新製品·新技術特集 Vol. 59 No. 4 カーボンニュートラル特集 Vol. 59 No. 3 デジタルイノベーション特集 Vol. 59 No. 2 プラント·インフラ特集 Vol. 59 No. 1 新製品·新技術特集 Vol. 58 No. 4 航空宇宙特集 Vol. 58 No. 3 三菱パワー特集 Vol. 58 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 58 No. 1 新製品·新技術特集 Vol. 57 No. 4 原子力特集 Vol. 57 No. 3 工作機械特集 Vol. 57 No. 2 インダストリー&社会基盤特集 Vol. 57 No. 1 新製品·新技術特集 Vol. 56 No. 4 冷熱特集 Vol. 56 No. 3 三菱日立パワーシステムズ特集 Vol. 56 No. 2 M-FET特集 Vol. 56 No. 1 新製品·新技術特集 Vol. 55 No. 4 パワードメイン 新事業特集 Vol. 55 No. 3 インダストリー&社会基盤ドメイン特集 Vol. 55 No. 2 新技術特集 Vol. 55 No. 1 環境特集 Vol. 54 No. 4 航空宇宙特集 Vol. 54 No. 3 三菱日立パワーシステムズ特集 Vol. 54 No. 2 冷熱特集 Vol. 54 No. 1 M-FET特集 Vol. 53 No. 4 新製品·新技術特集 Vol. 53 No. 3 交通·輸送特集 Vol. 53 No. 2 船舶·海洋特集 Vol. 53 No. 1 機械·設備システム特集 Vol. 52 No. 4 新製品·新技術特集 Vol. 52 No. 3 工作機械特集 Vol. 52 No. 2 三菱日立パワーシステムズ特集 Vol. 52 No. 1 新製品·新技術特集 Vol. 51 No. 4 航空宇宙特集 Vol. 51 No. 3 機械·設備システム特集 Vol. 51 No. 2 冷熱特集 Vol. 51 No. 1 新製品·新技術特集 Vol. 50 No. 4 都市交通を支える技術特集 Vol. 50 No. 3 発電技術特集 Vol. 50 No. 2 船舶·海洋特集 Vol. 50 No. 1 新製品·新技術特集 Vol. 49 No. 4 三菱重工の総合力特集 Vol. 49 No. 3 工作機械特集 Vol. 49 No. 2 交通·物流/自動車特集 Vol. 49 No. 1 新製品·新技術特集 Vol. 48 No. 4 航空宇宙特集 Vol. 48 No. 3 発電技術特集 Vol. 48 No. 2 冷熱特集 Vol. 48 No. 1 新製品·新技術特集 Vol. 47 No. 4 自動車関連技術特集 Vol. 47 No. 3 船舶·海洋特集 Vol. 47 No. 2 交通·物流特集 Vol. 47 No. 1 低炭素社会特集 Vol. 46 No. 4 原子力特集 Vol. 46 No. 3 ものづくりを支える機械·技術特集 Vol. 46 No. 2 発電技術特集 Vol. 46 No. 1 新製品·新技術/サービス特集 Vol. 45 No. 4 航空宇宙特集 Vol. 45 No. 3 自動車関連技術小特集/工作機械小特集 Vol. 45 No. 2 冷熱特集 Vol. 45 No. 1 地球温暖化対策特集 Vol. 44 No. 4 発電技術特集 Vol. 44 No. 3 船舶·海洋特集 Vol. 44 No. 2 陸上輸送·物流/循環型社会を構築する環境技術小特集 Vol. 44 No. 1 新製品·新技術特集 Vol. 43 No. 4 原子力特集 Vol. 43 No. 3 紙印刷機械·自動車関連技術小特集 Vol. 43 No. 2 エアコン特集 Vol. 43 No. 1 新製品·新技術特集 Vol. 42 No. 5 航空宇宙特集 Vol. 42 No. 4 地球環境特集 Vol. 42 No. 3 発電技術特集 Vol. 42 No. 2 モノ作りを支える機械と技術特集 Vol. 42 No. 1 新製品·新技術特集 Vol. 41 No. 6 船舶·海洋特集 Vol. 41 No. 5 未来を拓く発電技術特集 Vol. 41 No. 4 未来を守る地球環境特集 Vol. 41 No. 3 風水力機械特集 Vol. 41 No. 2 快適な空間を提供するエアコン特集 Vol. 41 No. 1 豊かな社会に貢献する新製品·新技術特集 Vol. 40 No. 6 先進技術特集 Vol. 40 No. 5 エレクトロニクス製品特集 Vol. 40 No. 4 未来を拓く発電技術特集 Vol. 40 No. 3 人に優しい陸上交通システム特集 Vol. 40 No. 2 お客様の安心を支えるサービス特集 Vol. 40 No. 1 三菱重工の昨日·今日·あした
