三菱FGポンプ：寸法
三菱FGポンプ：寸法
SHARE
FGポンプ
表は横にスライドしてご覧いただけます。
| 形式 | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| FGS | 142 | 244 | 65 | 68 | 65 | 142 | 233 | 43 | 74 | 56 |
| FFGS | ||||||||||
| FG6 | ||||||||||
| FFG6 | ||||||||||
| FGV15 | 163 | 274.5 | 77.5 | 83.5 | 77.5 | 170 | 273.5 | 59.5 | 82 | 65 |
| FFGV15 | ||||||||||
| FG30 | 196.5 | 330 | 92 | 98 | 92 | 212 | 337 | 69 | 98.5 | 92 |
| FFG30 | ||||||||||
| FG40 | ||||||||||
| FFG40 |
表は横にスライドしてご覧いただけます。
| 形式 | K | L | M | N | O | P | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FGS | 35 | 55 | M10 × 1.5 | 25h6 | 40 | 28 | 7m7 | 7 | G1 | G½ | |
| FFGS | 96 | ||||||||||
| FG6 | |||||||||||
| FFG6 | 96 | ||||||||||
| FGV15 | 45 | 60 | M12 × 1.75 | 30h6 | 50 | 33 | 8m7 | 7 | G1¼ | G½ | |
| FFGV15 | 107 | ||||||||||
| FG30 | 60 | 65 | M14 × 2 | 35h6 | 60 | 38 | 10m8 | 8 | G1¼ | G¾ | |
| FFG30 | 130 | ||||||||||
| FG40 | G1½ | ||||||||||
| FFG40 | 130 |
表は横にスライドしてご覧いただけます。
| 形式 | V | W | X | Y | Z | a | b | c | d |
|---|---|---|---|---|---|---|---|---|---|
| FGS | 20 | 15 | 15 | ||||||
| FFGS | 3.5 | 130h6 | 200 | 160 | M10×1.5 | 13 | |||
| FG6 | |||||||||
| FFG6 | 3.5 | 130h6 | 200 | 160 | M10×1.5 | 13 | |||
| FGV15 | 15 | 15 | 15 | ||||||
| FFGV15 | 4 | 180h6 | 265 | 215 | M12×1.75 | 17 | |||
| FG30 | 20 | 18 | 17 | ||||||
| FFG30 | 4 | 180h6 | 265 | 215 | M14×2 | 21 | |||
| FG40 | |||||||||
| FFG40 | 4 | 180h6 | 265 | 215 | M14×2 | 21 |

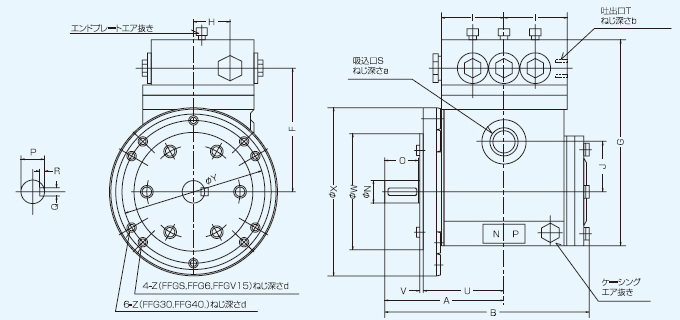

- 図は標準組み付けのものを示します。次の特殊組み付けのものも製作します。
FGS～FG40，FFGS～FFG40ポンプで
a. 駆動軸が反対側のもの
b. 吐出口が反対側のもの（組みかえ変更可能）
c. 駆動軸が両軸形のもの
