舶用補助ボイラ:ラインアップと仕様
[ 舶用ボイラ/タービン ]

この製品の詳しい情報を見る:

MAC-B シリーズ

カーゴオイルポンプタービン駆動用の蒸気やタンク用イナートガスを供給します。さらに、高圧化、多種類のバーナ採用で、燃費の大幅なセーブもでき、さらに燃料ガスへの対応も可能です。また、蒸発量 35-60ton/hの範囲では高効率型MAC-HBシリーズもあります。

MAC-B シリーズ
MAC-B シリーズ

MAC-B シリーズ 仕様

型式 MAC-20B MAC-25B MAC-30B MAC-35B
蒸発量 kg/h 20,000 ~25,000 ~30,000 ~35,000
ボイラ設計圧力 MPa 1.77
ボイラ運転圧力 MPa 1.57
蒸気温度 °C 飽和蒸気温度~280(注)
ボイラ効率(LHVベース) % 80.5 82.5
給水温度 °C 60
空気温度 °C 38
バーナー数 1
燃料消費量 - 1,552 1,940 2,328 2,716
重量 ton 28 34 36 42
保有水量 ton 10 11 12 13
幅 (W) mm 3,880 4,160 4,540 4,610
奥行 (D) mm 3,410 3,410 3,600 3,800
高さ (H) mm 6,140 6,520 6,850 7,320
型式 MAC-40B MAC-45B MAC-50B MAC-55B
蒸発量 kg/h ~40,000 ~45,000 ~50,000 ~55,000
ボイラ設計圧力 MPa 1.77
ボイラ運転圧力 MPa 1.57
蒸気温度 °C 飽和蒸気温度~280(注)
ボイラ効率(LHVベース) % 82.5
給水温度 °C 60
空気温度 °C 38
バーナー数 1
燃料消費量 - 3,029 3,407 3,787 4,165
重量 ton 44 50 52 58
保有水量 ton 19 20 21 22
幅 (W) mm 5,000 5,000 5,000 5,350
奥行 (D) mm 4,520 4,520 4,520 4,710
高さ (H) mm 7,670 8,170 8,970 9,210
型式 MAC-60B MAC-70B MAC-80B MAC-90B MAC-100B
蒸発量 kg/h ~60,000 ~70,000 ~80,000 ~90,000 ~100,000
ボイラ設計圧力 MPa 1.77
ボイラ運転圧力 MPa 1.57
蒸気温度 °C 飽和蒸気温度~280(注)
ボイラ効率
(LHVベース)
% 82.5
給水温度 °C 60
空気温度 °C 38
バーナー数 2 or 3
燃料消費量 - 4,543 5,300 6,058 6,815 7,572
重量 ton 67 76 77 78 95
保有水量 ton 30 31 34 34 40
幅 (W) mm 5,810 5,810 5,530 5,530 5,810
奥行 (D) mm 6,250 6,252 6,820 6,820 7,250
高さ (H) mm 8,510 9,210 7,980 8,280 8,910
  • 過熱器の利用が可能

MAC-HB シリーズ

MAC-HBは、二胴水管型ボイラの特徴を生かし、信頼性の高い従来型MAC-Bの構造を踏襲しながら大幅にボイラ効率を向上させた新型ボイラです。MAC-B同様燃料ガス対応可能です。

MAC-HB シリーズ 仕様

型式 MAC-H35B MAC-H40B MAC-H45B
蒸発量 kg/h ~35,000 ~40,000 ~45,000
ボイラ設計圧力 Mpa 2.2
ボイラ運転圧力 Mpa 1.57~2.0
蒸気温度 °C 飽和蒸気温度
ボイラ効率(LHVベース) % 86.5
給水温度 °C 60
空気温度 °C 45
バーナー数 1
燃料消費量 - 2,533 2,895 3,257
重量 ton 42 47 50
保有水量 ton 9.9 10.4 11.4
幅 (W) mm 4,682 5,013 5,013
奥行 (D) mm 3,800 4,445 4,445
高さ (H) mm 7,440 7,950 8,350
型式 MAC-H50B MAC-H55B MAC-H60B
蒸発量 kg/h ~50,000 ~55,000 ~60,000
ボイラ設計圧力 Mpa 2.2
ボイラ運転圧力 Mpa 1.57~2.0
蒸気温度 °C 飽和蒸気温度
ボイラ効率(LHVベース) % 86.5
給水温度 °C 60
空気温度 °C 45
バーナー数 1
燃料消費量 - 3,619 3,980 4,342
重量 ton 54 56 62
保有水量 ton 12.7 19.1 19.7
幅 (W) mm 5,013 5,013 5,386
奥行 (D) mm 4,822 4,822 4,947
高さ (H) mm 8,750 9,150 9,450

MC-D シリーズ

コンテナ、バルク用の補助ボイラで雑用蒸気を供給します。火炉が完全水冷構造で、信頼性が高く、メンテナンス費用がほとんどかかりません。

MC-D シリーズ
MC-D シリーズ

MC-D シリーズ 仕様

型式 MC-20D MC-30D MC-45D
蒸発量 kg/h ~2,000 ~3,000 ~4,500
ボイラ設計圧力 MPa 0.69~0.98
ボイラ運転圧力 MPa 0.59~0.88
蒸気温度 °C 飽和蒸気温度
ボイラ効率(LHVベース) % 78
給水温度 °C 60
空気温度 °C 38
バーナー数 1
燃料消費量 - 159 238 357
重量 ton 6.7 8.1 11.1
保有水量 ton 5.3 7.3 11.7
幅 (W) mm 2,395 2,730 3,175
奥行 (D) mm 1,730 1,970 2,320
高さ (H) mm 4,371 4,420 4,850

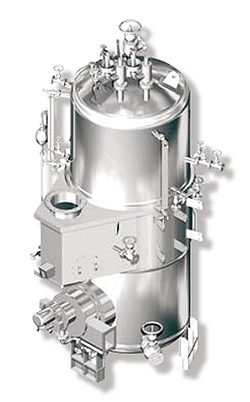

MJC シリーズ

コンテナ、バルク用で、油焚部と排ガス部を一体にしたコンポジットボイラ。シンプルな煙管式でコンパクトな為、据付が容易です。

MJC シリーズ
MJC シリーズ

MJC シリーズ 仕様

型式 MJC-250 MJC-280 MJC-340
蒸発量(油焚側) kg/h ~2,000 ~2,000 ~3,000
蒸発量(排ガス側) kg/h ~2,000 ~2,000 ~2,000
主機排ガス量 kg/h ~90,000 ~120,000 ~180,000
ボイラ設計圧力 MPa 0.69~0.98
ボイラ運転圧力 MPa 0.59~0.88
蒸気温度 °C 飽和蒸気温度
ボイラ効率(LHVベース) % 78
給水温度 °C 60
空気温度 °C 38
バーナー数 1
燃料消費量 - 159 159 238
重量 ton 20.0 26.2 40.2
保有水量 ton 11.5 14.3 21.1
幅 (W) mm 2,700 3,000 3,630
奥行 (D) mm 2,700 3,000 3,630
高さ (H) mm 5,400 5,400 5,900
