艤装サブシステム
初期配置計画から生産設計まで一貫した設計が可能な艤装3D-CAD

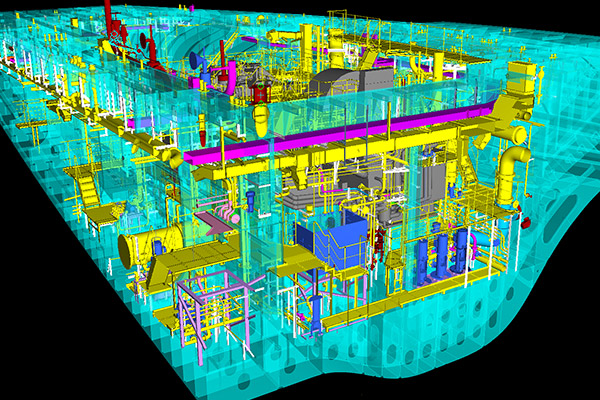

各種艤装品の3Dモデリング
MATESでは、艤装配置設計に必要な配管，電路，機器，鉄艤品，サポートなどを、専用インターフェースにより簡単にモデリングすることができます。
機器配置変更時の配管ルートの自動変更など変更機能も充実しており、容易に艤装3D設計が可能となります。

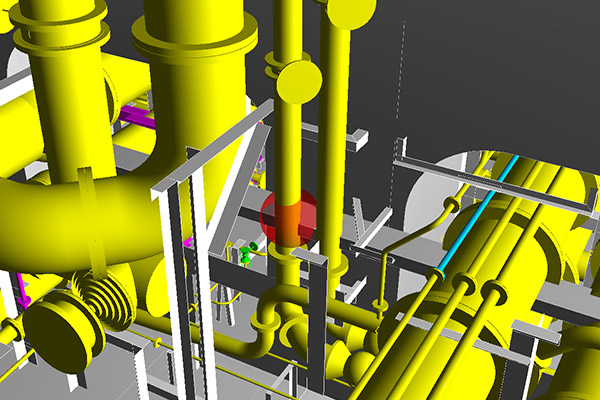

豊富な品質チェック機能
設計知識を折り込んだ各種品質チェック機能は、設計品質を向上させ生産性向上に貢献します。
例えば、干渉チェックは単純な物理干渉ではなく、クリアランスも加味した干渉箇所を見つけます。 他にも、管一品図を出力する前に管製作可否を確認する加工整合性チェックなど、実用的な品質チェック機能を多数有しています。
高精度な生産情報
MATESの高精度な生産情報出力は、生産設計時間の短縮と高精度建造に大きく貢献します。
取付図出力においては、製品番号などの属性情報はもちろん、寸法線,傾斜マークといった図面に必要な表記を自動で作図します。

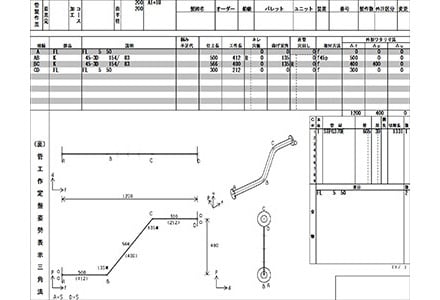

管一品図ではそれらに加え、管切断長,フランジの穴振り角度など管を製作する過程で必要な情報が出力されるなど、手修正を加えることなく内作/外作メーカへ提供できるため、設計者の作図時間を大幅に低減することができます。
【管製作図】
【サポート製作図】
【管製作図】
-
船殻システムとの連携
- 船殻システムの船殻3Dモデルは、艤装システムの背景モデルとして使用します。
管部品が貫通する船殻部材には艤穴が自動的に生成され、艤孔情報を船殻システムへと伝達することで、穴あけミスを防止します。
-
カスタマイズ対応
- お客様のニーズに合わせ、システムのカスタマイズもお受けします。
お客様の設計プラクティスや工場に合わせた図面表記への対応、工場の管管理システムへのデータ接続など、お気軽にご相談ください。
MATES パソコン 動作環境
サーバー
| 項目 | スペック | |
|---|---|---|
| OS性能など | PC/AT(DOS/V)互換機 | |
| OS | Windows 2012 Server R2 | |
| CPU | Intel Xeon CPU E5620 2.4GHz | |
| メモリ | 16GB以上 | |
| 発色（解像度） | 指定無し (注:MATES作業兼用の場合、クライアント仕様に倣う） | |
| V-RAM | 指定無し (注:MATES作業兼用の場合、クライアント仕様に倣う） | |
| 空きディスク容量 | 500GB以上 | |
| 周辺ハードウェア | グラフィックボード | 指定無し (注:MATES作業兼用の場合、クライアント仕様に倣う） |
| ネットワーク | 1000BASE-T | |
| 周辺ソフトウェア | エディタ | 何らかのエディタが必要（Windows標準のメモ帳でも可） |
| その他 | モニタ解像度 | 指定無し (注:MATES作業兼用の場合、クライアント仕様に倣う） |
| バックアップツール | 何らかのバックアップ装置 | |
- 1サーバー機は、MATES作業兼用機としてではなく、サーバー専用機としての設置を推奨致します。
- 2サーバー専用機の場合、グラフィックボード、モニター解像度については指定不要です。
- 3サーバー機のOSにWindows10 Professionalを選択した場合、同時アクセス10クライアントの制限有ります。
クライアント
| 項目 | スペック | |
|---|---|---|
| OS性能など | PC/AT(DOS/V)互換機 | |
| OS | Windows10(64bit) Enterprise, Professional | |
| CPU | Intel Core i7 3.4GHz | |
| メモリ | 16GB以上 | |
| 発色（解像度） | 1600万色(1,280X1024) | |
| V-RAM | 512MB以上 | |
| 空きディスク容量 | 200GB以上 | |
| 周辺ハードウェア | グラフィックボード | NVIDIA GeForce or Quadroシリーズ （OpenGL対応） |
| ネットワーク | 1000BASE-T | |
| 周辺ソフトウェア | エディタ | 何らかのエディタが必要（Windows標準のメモ帳でも可） |
| ランタイム | Visual Studio 2013のVisual C++ 再頒布可能パッケージ(艤装のみ) | |
| Office | 32bitのMicrosoft Excel 2010/2013/2016（艤装のみ） | |
| その他 | モニタ解像度 | 1280 X 1024 |
- 1OSの対応バージョンは、Windows 10（64bitのみ）となります。他のバージョン（XP, Vista, 7，8）については動作保障いたしません。
Windows 10の対応エディションは、Enterprise, Professionalとなります。Homeについては動作保証いたしません。 - 264bit版のOSを用いる場合であっても、Microsoft Office (Excel)については32bit版を使用下さい。64bit版Excelだとマクロ等が動作不具合となります。
参考URL：Office 2013 の 64 ビット版
https://technet.microsoft.com/ja-jp/library/ee681792.aspx - 3グラフィックボードについては、性能、入手性、MATES動作実績の点からNVIDIA Quadro もしくは GeForceシリーズを使用して下さい。
船殻サブシステム
船殻KEY PLAN作成からNCデータ出力まで一貫した設計が可能な船殻3D-CAD

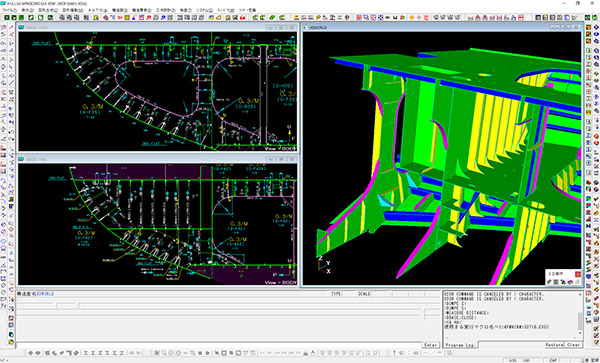

船殻図感覚での3Dモデリング
作図した2次元の図形に対し、板厚やロンジサイズなどの属性情報を付加することで、自動的に3Dモデルが生成されます。 慣れ親しんだ船殻作図作業のイメージでモデリングすることができ、3D-CADのスキルがなくとも設計3D化が可能です。
更に、トランス構造の類似断面のコピー機能や、各種の簡易入力機能を用いることで、最小限の入力で設計標準に準拠した構造定義を行うことができます。
豊富な品質チェック機能
設計知識を折り込んだ各種品質チェック機能は、設計品質向上に大きく貢献します。

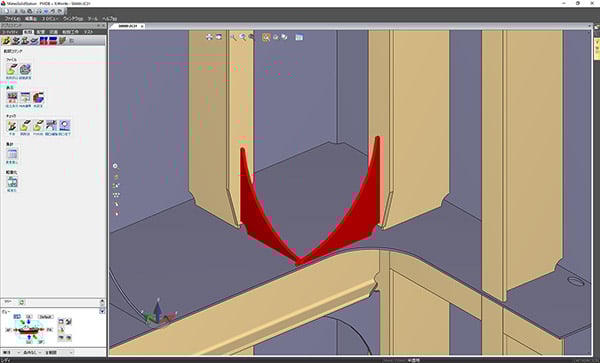

設計情報の整合性チェックから、3Dソリッドモデルを用いた船殻干渉チェック,水密区画の塞ぎ漏れチェック,同形状符番ミスチェックなど、MATESが有するチェック機能は多岐にわたります。
高精度な生産情報出力
MATESの高精度な生産情報出力は、生産現場の手直しを削減し、高精度建造を実現します。
現図スキルが低い作業者であっても、日本造船所の施工方法・現場ニーズにマッチした精度の良い生産情報を工作現場に提供できます。
NC切断データ、条材寸法表、外板組立治具寸法表、ドラフトマーク、塗分け線指示図、部品表、重量表、溶接長など、部品切断から組立、塗装で使用する様々な種類の生産情報の出力が可能です。

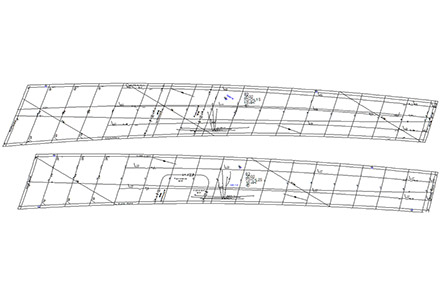

【外板一品データ】

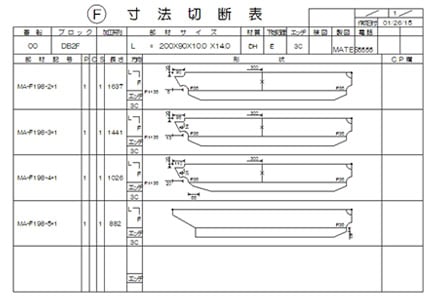

【条材寸法表】

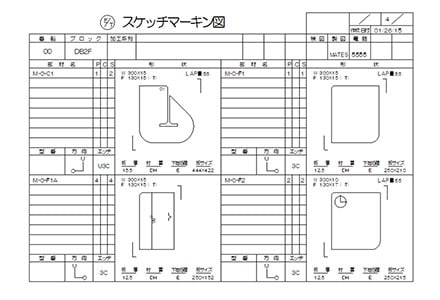

【小物部品寸法表】

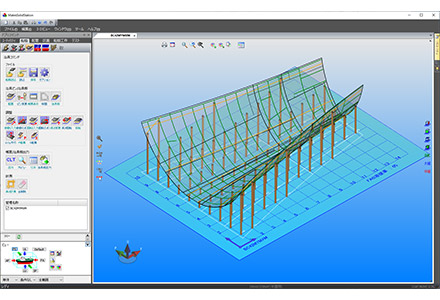

【外板組立治具】

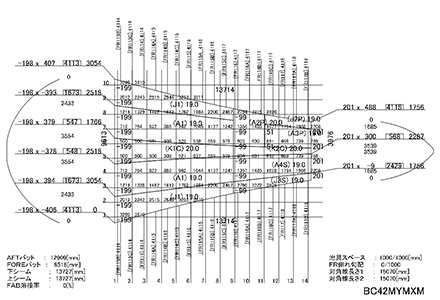

【外板組立治具寸法表】
-
カスタマイズ対応
- お客様のニーズに合わせ、システムのカスタマイズもお受けします。
現場設備への対応としましては、NC切断機へのデータ出力はもとより、型鋼切断機,溶接ロボットの導入についても実績が有ります。お客様のFA化を強力にサポートします。
MATES パソコン 動作環境
サーバー
| 項目 | スペック | |
|---|---|---|
| OS性能など | PC/AT(DOS/V)互換機 | |
| OS | Windows 2012 Server R2 | |
| CPU | Intel Xeon CPU E5620 2.4GHz | |
| メモリ | 16GB以上 | |
| 発色（解像度） | 指定無し (注:MATES作業兼用の場合、クライアント仕様に倣う） | |
| V-RAM | 指定無し (注:MATES作業兼用の場合、クライアント仕様に倣う） | |
| 空きディスク容量 | 500GB以上 | |
| 周辺ハードウェア | グラフィックボード | 指定無し (注:MATES作業兼用の場合、クライアント仕様に倣う） |
| ネットワーク | 1000BASE-T | |
| 周辺ソフトウェア | エディタ | 何らかのエディタが必要（Windows標準のメモ帳でも可） |
| その他 | モニタ解像度 | 指定無し (注:MATES作業兼用の場合、クライアント仕様に倣う） |
| バックアップツール | 何らかのバックアップ装置 | |
- 1サーバー機は、MATES作業兼用機としてではなく、サーバー専用機としての設置を推奨致します。
- 2サーバー専用機の場合、グラフィックボード、モニター解像度については指定不要です。
- 3サーバー機のOSにWindows10 Professionalを選択した場合、同時アクセス10クライアントの制限有ります。
クライアント
| 項目 | スペック | |
|---|---|---|
| OS性能など | PC/AT(DOS/V)互換機 | |
| OS | Windows10(64bit) Enterprise, Professional | |
| CPU | Intel Core i7 3.4GHz | |
| メモリ | 16GB以上 | |
| 発色（解像度） | 1600万色(1,280X1024) | |
| V-RAM | 512MB以上 | |
| 空きディスク容量 | 200GB以上 | |
| 周辺ハードウェア | グラフィックボード | NVIDIA GeForce or Quadroシリーズ （OpenGL対応） |
| ネットワーク | 1000BASE-T | |
| 周辺ソフトウェア | エディタ | 何らかのエディタが必要（Windows標準のメモ帳でも可） |
| ランタイム | Visual Studio 2013のVisual C++ 再頒布可能パッケージ(艤装のみ) | |
| Office | 32bitのMicrosoft Excel 2010/2013/2016（艤装のみ） | |
| その他 | モニタ解像度 | 1280 X 1024 |
- 1OSの対応バージョンは、Windows 10（64bitのみ）となります。他のバージョン（XP, Vista, 7，8）については動作保障いたしません。
Windows 10の対応エディションは、Enterprise, Professionalとなります。Homeについては動作保証いたしません。 - 264bit版のOSを用いる場合であっても、Microsoft Office (Excel)については32bit版を使用下さい。64bit版Excelだとマクロ等が動作不具合となります。
参考URL：Office 2013 の 64 ビット版
https://technet.microsoft.com/ja-jp/library/ee681792.aspx - 3グラフィックボードについては、性能、入手性、MATES動作実績の点からNVIDIA Quadro もしくは GeForceシリーズを使用して下さい。
3D-Viewer
HullViewer/FitViewer
造船のものづくりを強力にサポートする高機能3D-Viewer
- HullViewer/FitViewer は、軽快な3次元表示と優れた操作性を持つ造船用3D Viewerです。
- 2次元図面に比べ圧倒的に分かりやすい3D Viewerは、完成形状や中間製品状態を容易にイメージすることができ、設計レビューや工法の事前検討,工作現場での取付作業などにおいて、その効果を発揮します。また、お客様とのコミュニケーションツールとして活用することも可能です。
造船用3D-Viewer HullViewer/FitViewer の主な機能を動画で紹介します。
- 言語は日本語/英語の切り替えが可能です。 動画は英語モードを表示しています。
- VR機能も有しており、ボタン一つでVRモードへ切り替えることができます。 圧倒的な臨場感を持つ仮想現実世界において、製造する製品を事前に体験することは、 モックアップ製作の削減や製品の完成度向上につながります。
- VR専用ヘッドセット及びVR用グラフィックボードを搭載した専用PCが必要です。
- 現在、AR/MR機能についても開発を進めています。

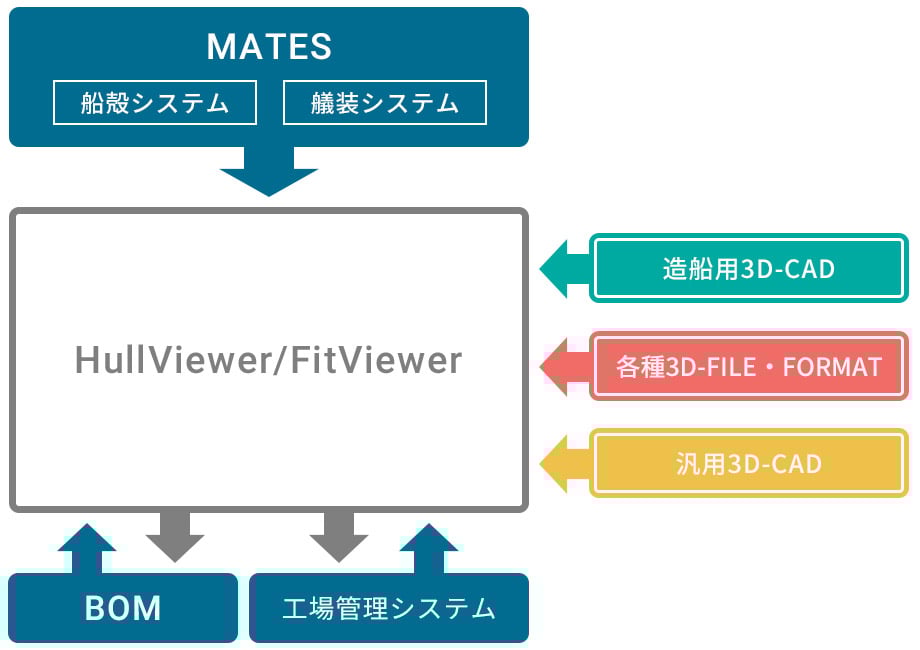

- 専用カスタマイズを行うことで、工場管理システムやBOMといったお客様がお持ちの様々な情報と3Dモデルをリンクすることができます。
3Dを使った組織間のコミュニケーションや工程進捗の見える化など、いろいろなアイディアを実現することができます。 - HullViewer/FitViewerは、他社製造船用3D-CAD，各種3Dファイル・フォーマット及び汎用3D-CADデータでも使用することができます。
使用可能なデータにつきましては、気軽にお問い合わせください。
HullViewer/FitViewer パソコン 動作環境
| スペック | ||
|---|---|---|
| OS性能など | PC/AT(DOS/V)互換機 | |
| OS | Windows10(64bit) Enterprise, Professional | |
| CPU | Intel Core i5 2GHz | |
| メモリ | 8GB以上 | |
| 発色（解像度） | 1600万色(1,280X1024) | |
| 空きディスク容量 | 200GB以上 | |
| 周辺ソフトウェア | ネットワーク | 1000BASE-T |
| その他 | モニタ解像度 | 1280 X 1024 |
- OSの対応バージョンは、Windows 10（64bitのみ）となります。他のバージョン（XP, Vista, 7，8）については動作保障いたしません。
Windows 10の対応エディションは、Enterprise, Professionalとなります。Homeについては動作保証いたしません。
