都市ごみ焼却炉:三菱ガス化溶融システム

[ 廃棄物処理 ]

[ 環境装置 ]

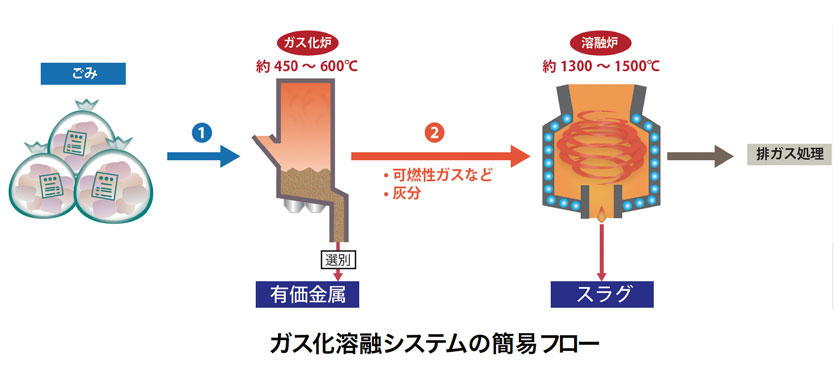

ごみ処理フロー

1）安定したガス化燃焼

粗破砕されたごみは、給じん機でガス化炉へ供給されます。独自の給じんシステムおよび制御システムにより450～600度で安定したガス化燃焼を行います。

2）鉄・アルミのリサイクル

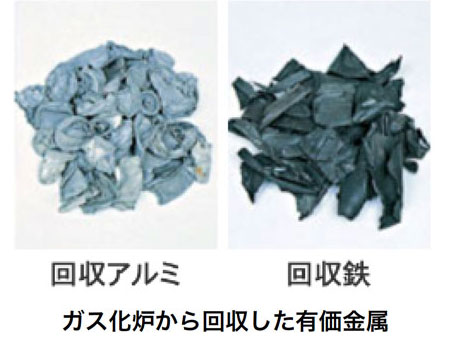

ガス化炉から、有価金属が酸化されずに分離・排出されます。砂は振動スクリーンで分離され、再利用されます。

3）熱分解ガスで灰溶融

竪型旋回溶融炉では、排ガスは上部から、溶融スラグは下部中央から排出されます。熱分解ガスに同伴された灰は、溶融炉下部の旋回流部に吹き込まれ、溶融したスラグが炉底から抜き出されます。ダイオキシンは溶融の過程で完全に分解されます。

4）スラグの再資源化

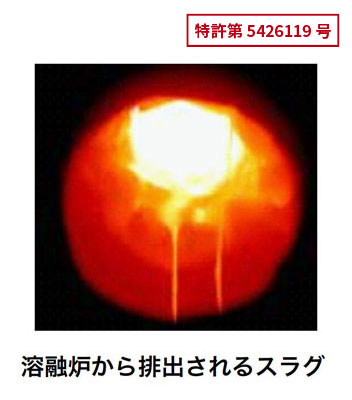

溶融炉から排出されるスラグは、冷却固化され、アスファルト骨材などに再資源化させます。

5）高効率ダイオキシン除去

溶融炉排ガスは、減温塔で水噴霧により減温されたのち、消石灰が吹き込まれ、排ガス中のダスト、HCl、Soxが反応集じん装置において反応除去されます。ダイオキシンも高効率で除去されます。

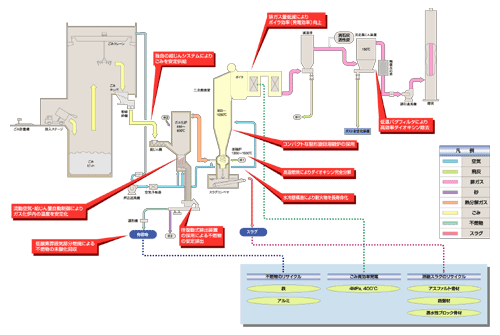

高温燃焼によるダイオキシン低減と灰の一貫溶融システム

シンプルでコンパクトな最先端技術

• 独自の給じんシステムによりごみを安定供給

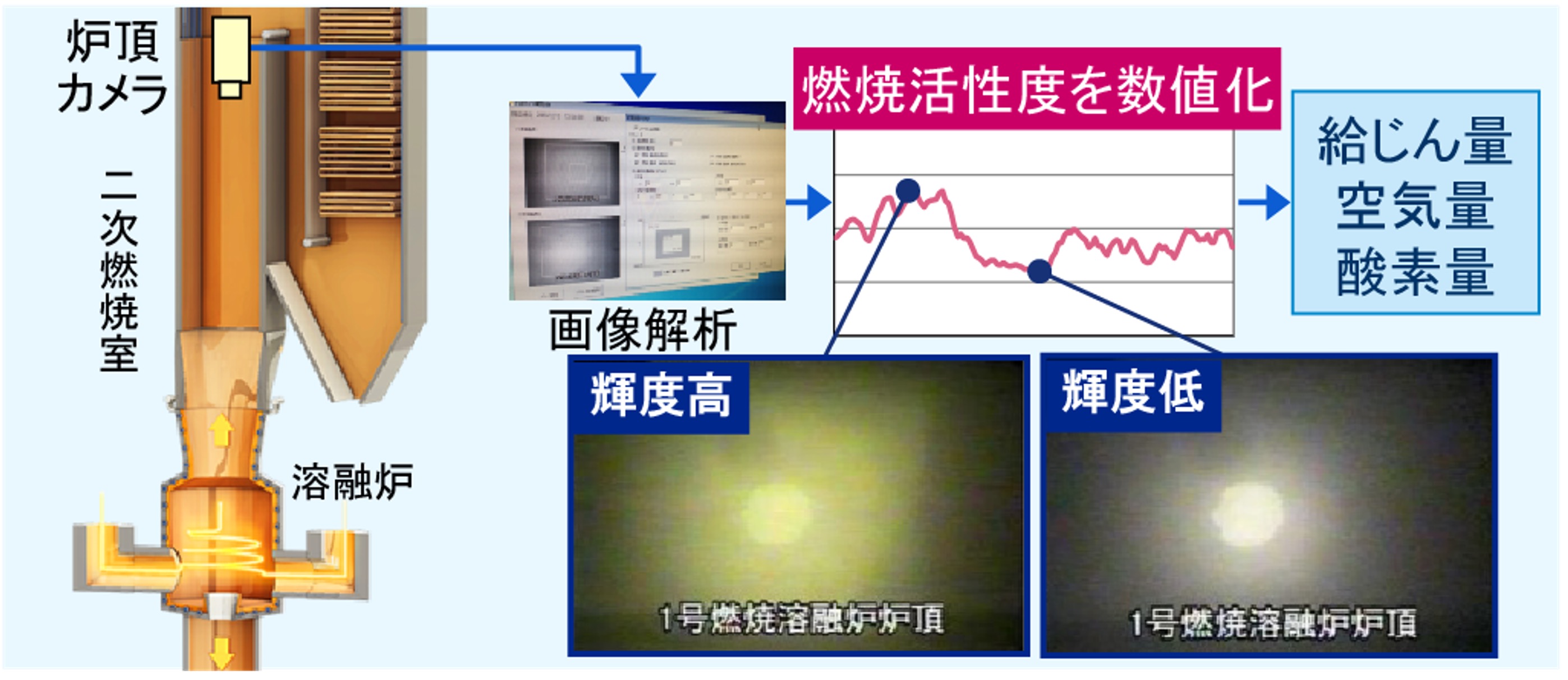

• 流動空気・給じん量自動制御によりガス化炉内の温度を安定化
• 往復動式排出装置の採用による不燃物の安定排出
• 低酸素雰囲気部分燃焼による不燃物の未酸化回収
• 冷却壁構造により耐火物を長寿命
• 高温燃焼によりダイオキシン完全分解
• コンパクトな竪型旋回溶融炉の採用
• 排ガス量低減によりボイラ効率（発電効率）向上
• 低温バグフィルタにより高効率ダイオキシン除去
