Vol. 63 No. 4 (2026)   オープンイノベーション特集
技術論文

高温水素環境下におけるクリープ強度低下メカニズムの解明
－水素による原子拡散促進効果の実験的検証－

Investigation of Creep-Strength Degradation in High-Temperature Hydrogen Environments
- Experimental Evidence for Hydrogen-Accelerated Atomic Diffusion -
駒井伸好
Nobuyoshi Komai
桃谷裕二
Yuji Momotani
斉藤光輝
Koki Saito
光原昌寿
Masatoshi Mitsuhara
駒井伸好
桃谷裕二
斉藤光輝
光原昌寿

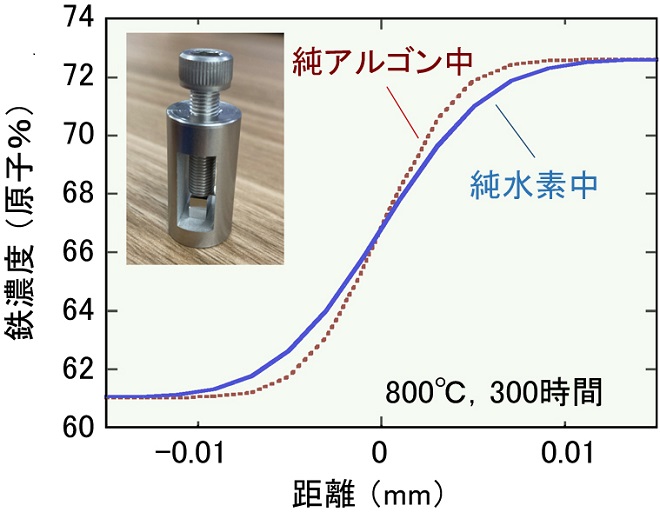

高温水素環境下における金属材料のクリープ強度低下メカニズムを解明するため,アルゴン(Ar)及び水素環境中で拡散対実験を行った。その結果,水素が格子拡散の活性化エネルギーを低下させ,900 °C以下の温度域において拡散係数を増大させることが確認された。加えて,拡散係数増加率は,水素中クリープ試験で報告されている最小クリープひずみ速度増加率と良好に一致した。これらの結果より,水素環境下でのクリープ強度低下は,水素固溶による原子拡散の促進に伴う転位上昇運動の活発化に起因すると考えられる。

三菱重工技報
