製函機の製品信頼性向上に貢献するCFD-MBD双方向連成解析技術の構築

Construction of CFD-MBD Co-Simulation Technology to Improve Product Reliability of Cardboard Machine
中川篤
Atsushi Nakagawa
アロウラロヒット
Rohit Arora
高田智成
Tomoshige Takata
金澤宏幸
Hiroyuki Kanazawa
赤木朋宏
Tomohiro Akaki
中川篤
アロウラロヒット
高田智成
金澤宏幸
赤木朋宏

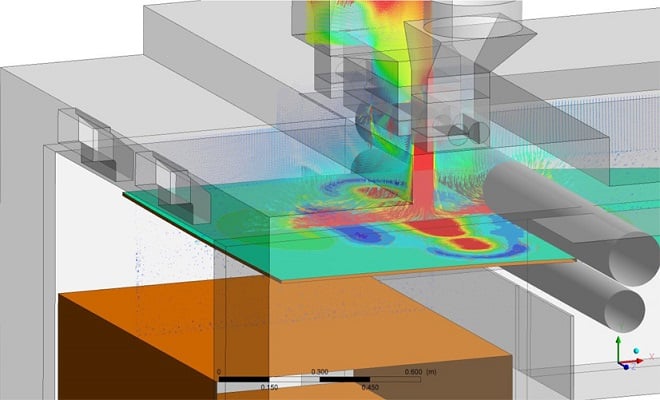

本報では,当社グループ製品の製函機における高速運転時の段ボールシート挙動を正確に予測·解析するために,製函機内の流れ場をCFD(Computational Fluid Dynamics)で再現した。更にMBD(Multi Body Dynamics)で段ボールシートの弾性変形及び運動をモデル化し,CFDとMBDの双方向連成解析モデルを構築した。これにより製函機内部における段ボールシートの飛翔挙動を試作レスで予測可能となり,シート挙動を安定化させる最適制御の検討が可能となった。
