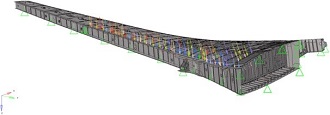

SHARE Vol. 58 No. 4 (2021) 航空宇宙特集 技術論文ENGLISH 数値シミュレーションを活用した航空機組立作業の効率化技術Efficiency Technology of Aircraft Assembly Work Utilizing Numerical Simulation 和文 (1.2MB) 英文 (1.2MB) 江崎浩司Koji Esaki 松野夏輝Natsuki Matsuno 河野亮Akira Kono 江崎浩司 松野夏輝 河野亮 航空機などに代表される薄板パネルと骨組みからなる構造では,各部品は寸法公差を有して製作されており,組立て時に部品間に隙間が生じることは不可避である。実作業では仮組みして隙間量を実測した結果をもとに,その隙間を埋めるためのシムを製作するため,適切な厚さ分布をもったシムを準備するまでに多大な時間を要している。そこで,当社は,部品表面の3次元計測結果を用いて実際の表面形状を有するFEM モデルを作成し,仮組み時の部材間に発生する隙間量を数値シミュレーションによって求める手法を構築した。検証の結果,数値シミュレーションで得られた隙間量と仮組みした際に実測した隙間量はよく一致し,実測に替わって,数値シミュレーションによる予測結果を用いてシムを製作することでシムの調達時間が低減できる目途を得た。 三菱重工技報 Technical Review Vol. 62 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 62 No. 1 新製品·新技術特集 Vol. 61 No. 4 原子力特集 Vol. 61 No. 3 マテリアリティ特集 - 三菱重工グループが考える重要課題に対する取組み - Vol. 61 No. 2 プラント·インフラドメイン特集 Vol. 61 No. 1 新製品·新技術特集 Vol. 60 No. 4 サービス技術特集 Vol. 60 No. 3 エナジードメイン特集 Vol. 60 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 60 No. 1 新製品·新技術特集 Vol. 59 No. 4 カーボンニュートラル特集 Vol. 59 No. 3 デジタルイノベーション特集 Vol. 59 No. 2 プラント·インフラ特集 Vol. 59 No. 1 新製品·新技術特集 Vol. 58 No. 4 航空宇宙特集 Vol. 58 No. 3 三菱パワー特集 Vol. 58 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 58 No. 1 新製品·新技術特集 Vol. 57 No. 4 原子力特集 Vol. 57 No. 3 工作機械特集 Vol. 57 No. 2 インダストリー&社会基盤特集 Vol. 57 No. 1 新製品·新技術特集 Vol. 56 No. 4 冷熱特集 Vol. 56 No. 3 三菱日立パワーシステムズ特集 Vol. 56 No. 2 M-FET特集 Vol. 56 No. 1 新製品·新技術特集 Vol. 55 No. 4 パワードメイン 新事業特集 Vol. 55 No. 3 インダストリー&社会基盤ドメイン特集 Vol. 55 No. 2 新技術特集 Vol. 55 No. 1 環境特集 Vol. 54 No. 4 航空宇宙特集 Vol. 54 No. 3 三菱日立パワーシステムズ特集 Vol. 54 No. 2 冷熱特集 Vol. 54 No. 1 M-FET特集 Vol. 53 No. 4 新製品·新技術特集 Vol. 53 No. 3 交通·輸送特集 Vol. 53 No. 2 船舶·海洋特集 Vol. 53 No. 1 機械·設備システム特集 Vol. 52 No. 4 新製品·新技術特集 Vol. 52 No. 3 工作機械特集 Vol. 52 No. 2 三菱日立パワーシステムズ特集 Vol. 52 No. 1 新製品·新技術特集 Vol. 51 No. 4 航空宇宙特集 Vol. 51 No. 3 機械·設備システム特集 Vol. 51 No. 2 冷熱特集 Vol. 51 No. 1 新製品·新技術特集 Vol. 50 No. 4 都市交通を支える技術特集 Vol. 50 No. 3 発電技術特集 Vol. 50 No. 2 船舶·海洋特集 Vol. 50 No. 1 新製品·新技術特集 Vol. 49 No. 4 三菱重工の総合力特集 Vol. 49 No. 3 工作機械特集 Vol. 49 No. 2 交通·物流/自動車特集 Vol. 49 No. 1 新製品·新技術特集 Vol. 48 No. 4 航空宇宙特集 Vol. 48 No. 3 発電技術特集 Vol. 48 No. 2 冷熱特集 Vol. 48 No. 1 新製品·新技術特集 Vol. 47 No. 4 自動車関連技術特集 Vol. 47 No. 3 船舶·海洋特集 Vol. 47 No. 2 交通·物流特集 Vol. 47 No. 1 低炭素社会特集 Vol. 46 No. 4 原子力特集 Vol. 46 No. 3 ものづくりを支える機械·技術特集 Vol. 46 No. 2 発電技術特集 Vol. 46 No. 1 新製品·新技術/サービス特集 Vol. 45 No. 4 航空宇宙特集 Vol. 45 No. 3 自動車関連技術小特集/工作機械小特集 Vol. 45 No. 2 冷熱特集 Vol. 45 No. 1 地球温暖化対策特集 Vol. 44 No. 4 発電技術特集 Vol. 44 No. 3 船舶·海洋特集 Vol. 44 No. 2 陸上輸送·物流/循環型社会を構築する環境技術小特集 Vol. 44 No. 1 新製品·新技術特集 Vol. 43 No. 4 原子力特集 Vol. 43 No. 3 紙印刷機械·自動車関連技術小特集 Vol. 43 No. 2 エアコン特集 Vol. 43 No. 1 新製品·新技術特集 Vol. 42 No. 5 航空宇宙特集 Vol. 42 No. 4 地球環境特集 Vol. 42 No. 3 発電技術特集 Vol. 42 No. 2 モノ作りを支える機械と技術特集 Vol. 42 No. 1 新製品·新技術特集 Vol. 41 No. 6 船舶·海洋特集 Vol. 41 No. 5 未来を拓く発電技術特集 Vol. 41 No. 4 未来を守る地球環境特集 Vol. 41 No. 3 風水力機械特集 Vol. 41 No. 2 快適な空間を提供するエアコン特集 Vol. 41 No. 1 豊かな社会に貢献する新製品·新技術特集 Vol. 40 No. 6 先進技術特集 Vol. 40 No. 5 エレクトロニクス製品特集 Vol. 40 No. 4 未来を拓く発電技術特集 Vol. 40 No. 3 人に優しい陸上交通システム特集 Vol. 40 No. 2 お客様の安心を支えるサービス特集 Vol. 40 No. 1 三菱重工の昨日·今日·あした
