Vol. 58 No. 3 (2021)   三菱パワー特集
製品紹介
サーボ弁自動調整(高圧EH制御弁の自動調整システム)

Servo Valve Auto-Adjustment
(Auto-Adjustment System of High Pressure Electric Hydraulic Control Valve)
三菱パワー株式会社
エンジニアリング本部プロジェクト総括部
制御システム技術部

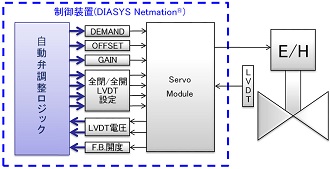

発電プラントにおける高圧EH(Electro Hydraulic)油及びサーボ弁を用いた制御弁は,ガスタービンであれば燃料制御弁,蒸気タービンであれば蒸気加減弁等に使用されている。近年,サーボ弁に高精度かつ耐久性の高い開度発信器であるLVDT(Linear Variable Differential Transmitter)を採用したことにより,空気式等の制御弁とは異なり,仕組みが複雑で調整要素が多くなったため,各種設定や感度調整に高度な技術が必要となった。本製品は,そのノウハウと技術力を学習回路等でプログラム化することにより,高度な技術力を持つ技術者が調整したときと同等以上の結果を自動かつ短期間で実現することを可能とした。
