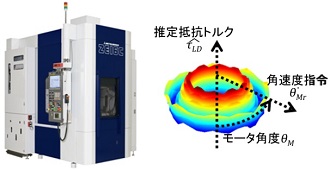

SHARE Vol. 57 No. 3 (2020) 工作機械特集 技術論文ENGLISH 加工精度向上のための抵抗トルク分布の可視化と回転軸の特性評価技術Visualization of Resistive Torque Distribution and Evaluation of Rotational Axis Characteristics for Improvement of Machining Accuracy 和文 (1.1MB) 英文 (1.1MB) 德山享大Kyota Tokuyama 井川友博Tomohiro Ikawa 粟屋伊智郎Ichiro Awaya 下脇寿之Toshiyuki Shimowaki 飯山尚輝Naoki Iiyama 小島佑太Yuta Kojima 德山享大 井川友博 粟屋伊智郎 下脇寿之 飯山尚輝 小島佑太 工作機械など高い組立精度が求められる装置は,回転軸の健全性を評価するため,組立完了後に実加工による性能評価を要することが多い。内蔵モータを低速で回転させた際の抵抗トルクを高精度に推定することができれば,角度,角速度に依存する回転軸抵抗トルクの大きさを評価できる。さらに,その抵抗トルクの分布を3次元的に表示することで,回転軸抵抗トルクの均一性を一目で評価できる。これは実加工を伴わず,モータ取り付け直後に検査可能である。本報では,抵抗トルク分布を可視化して回転軸の状態を評価可能にする技術について述べる。 三菱重工技報 Technical Review Vol. 62 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 62 No. 1 新製品·新技術特集 Vol. 61 No. 4 原子力特集 Vol. 61 No. 3 マテリアリティ特集 - 三菱重工グループが考える重要課題に対する取組み - Vol. 61 No. 2 プラント·インフラドメイン特集 Vol. 61 No. 1 新製品·新技術特集 Vol. 60 No. 4 サービス技術特集 Vol. 60 No. 3 エナジードメイン特集 Vol. 60 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 60 No. 1 新製品·新技術特集 Vol. 59 No. 4 カーボンニュートラル特集 Vol. 59 No. 3 デジタルイノベーション特集 Vol. 59 No. 2 プラント·インフラ特集 Vol. 59 No. 1 新製品·新技術特集 Vol. 58 No. 4 航空宇宙特集 Vol. 58 No. 3 三菱パワー特集 Vol. 58 No. 2 物流·冷熱·ドライブシステムドメイン特集 Vol. 58 No. 1 新製品·新技術特集 Vol. 57 No. 4 原子力特集 Vol. 57 No. 3 工作機械特集 Vol. 57 No. 2 インダストリー&社会基盤特集 Vol. 57 No. 1 新製品·新技術特集 Vol. 56 No. 4 冷熱特集 Vol. 56 No. 3 三菱日立パワーシステムズ特集 Vol. 56 No. 2 M-FET特集 Vol. 56 No. 1 新製品·新技術特集 Vol. 55 No. 4 パワードメイン 新事業特集 Vol. 55 No. 3 インダストリー&社会基盤ドメイン特集 Vol. 55 No. 2 新技術特集 Vol. 55 No. 1 環境特集 Vol. 54 No. 4 航空宇宙特集 Vol. 54 No. 3 三菱日立パワーシステムズ特集 Vol. 54 No. 2 冷熱特集 Vol. 54 No. 1 M-FET特集 Vol. 53 No. 4 新製品·新技術特集 Vol. 53 No. 3 交通·輸送特集 Vol. 53 No. 2 船舶·海洋特集 Vol. 53 No. 1 機械·設備システム特集 Vol. 52 No. 4 新製品·新技術特集 Vol. 52 No. 3 工作機械特集 Vol. 52 No. 2 三菱日立パワーシステムズ特集 Vol. 52 No. 1 新製品·新技術特集 Vol. 51 No. 4 航空宇宙特集 Vol. 51 No. 3 機械·設備システム特集 Vol. 51 No. 2 冷熱特集 Vol. 51 No. 1 新製品·新技術特集 Vol. 50 No. 4 都市交通を支える技術特集 Vol. 50 No. 3 発電技術特集 Vol. 50 No. 2 船舶·海洋特集 Vol. 50 No. 1 新製品·新技術特集 Vol. 49 No. 4 三菱重工の総合力特集 Vol. 49 No. 3 工作機械特集 Vol. 49 No. 2 交通·物流/自動車特集 Vol. 49 No. 1 新製品·新技術特集 Vol. 48 No. 4 航空宇宙特集 Vol. 48 No. 3 発電技術特集 Vol. 48 No. 2 冷熱特集 Vol. 48 No. 1 新製品·新技術特集 Vol. 47 No. 4 自動車関連技術特集 Vol. 47 No. 3 船舶·海洋特集 Vol. 47 No. 2 交通·物流特集 Vol. 47 No. 1 低炭素社会特集 Vol. 46 No. 4 原子力特集 Vol. 46 No. 3 ものづくりを支える機械·技術特集 Vol. 46 No. 2 発電技術特集 Vol. 46 No. 1 新製品·新技術/サービス特集 Vol. 45 No. 4 航空宇宙特集 Vol. 45 No. 3 自動車関連技術小特集/工作機械小特集 Vol. 45 No. 2 冷熱特集 Vol. 45 No. 1 地球温暖化対策特集 Vol. 44 No. 4 発電技術特集 Vol. 44 No. 3 船舶·海洋特集 Vol. 44 No. 2 陸上輸送·物流/循環型社会を構築する環境技術小特集 Vol. 44 No. 1 新製品·新技術特集 Vol. 43 No. 4 原子力特集 Vol. 43 No. 3 紙印刷機械·自動車関連技術小特集 Vol. 43 No. 2 エアコン特集 Vol. 43 No. 1 新製品·新技術特集 Vol. 42 No. 5 航空宇宙特集 Vol. 42 No. 4 地球環境特集 Vol. 42 No. 3 発電技術特集 Vol. 42 No. 2 モノ作りを支える機械と技術特集 Vol. 42 No. 1 新製品·新技術特集 Vol. 41 No. 6 船舶·海洋特集 Vol. 41 No. 5 未来を拓く発電技術特集 Vol. 41 No. 4 未来を守る地球環境特集 Vol. 41 No. 3 風水力機械特集 Vol. 41 No. 2 快適な空間を提供するエアコン特集 Vol. 41 No. 1 豊かな社会に貢献する新製品·新技術特集 Vol. 40 No. 6 先進技術特集 Vol. 40 No. 5 エレクトロニクス製品特集 Vol. 40 No. 4 未来を拓く発電技術特集 Vol. 40 No. 3 人に優しい陸上交通システム特集 Vol. 40 No. 2 お客様の安心を支えるサービス特集 Vol. 40 No. 1 三菱重工の昨日·今日·あした
