常用発電コージェネレーションシステム(CGS)
ガスエンジン発電設備CGS
[ エンジン発電 ]

この製品の取り扱い会社:

未来を見つめる三菱重工の技術が生み出したクリーンな「ミラーサイクルガスエンジン」搭載。

ミラーサイクルの高膨張比化

副室式希薄燃焼方式を採用した独自の高効率リーンバーンガスエンジンをベースに、さらに高効率化を図るため、希薄燃焼にミラーサイクルを適用した「高出力ミラーサイクルガスエンジン」を開発(注)、中型クラスでは世界最高レベルの発電効率を達成しました。
(注:大阪ガス株式会社殿との共同開発)

ミラーサイクル概念図

ミラーサイクルエンジン開発内容

行程比較

50Hzミラーサイクルガスエンジン

ミラーサイクルガスエンジンの特長

  1. 発電効率42.3パーセント
    1000kWクラスで最高水準の発電効率42.3パーセントを実現。
  2. 新開発の高性能過給機
    少ない排気エネルギーで高圧過給できる高性能過給機を搭載。
  3. 電子式空燃比制御
    副室燃焼ガスの差圧制御および主室ガスの空燃比制御を電子式とし、最適制御することにより、安定した燃焼を実現。

耐久性に優れ、従来のガスエンジンに比べ経済性でも環境性能でも大きく性能向上を図った、高性能ミラーサイクルガスエンジンを採用、三菱ガスエンジンコージェネレーションシステムがさらにグレードアップしました。

  • 排ガス回収部や発電機盤・機側盤等をエンジンと一体化、ボンネット内に配置したコンパクト設計
  • 脱硝装置とボイラーを外部ユニット化、多様なニーズに対応し、設置性とメンテナンス性を向上
  • 燃料ガス制御システムの最適化・標準化で、信頼性向上

これらにより従来、経済的にもスペース的にも導入のメリットが出にくい熱需要の少なかったビルや、電力需要の比較的大きい産業用分野などに適した、コージェネレーションシステムです。

ミラーサイクルガスエンジン50Hz の諸元表

ミラーサイクルガスエンジン50Hz の諸元表

項目 単位 SGP M315-S SGP M315-W SGP M320-S SGP M320-W SGP M500-S SGP M500-W SGP M700-S SGP M700-W
エンジン 型式 GS6R2-PTK GS6R-PTK GS6R2-PTK GS12R-PTK
ピストン内径 mm 170 170 170 170
シリンダ行程 mm 220 180 220 180
シリンダ数 6 6 6 12
出力 kW 326.4 336.8 518.1 721.7
燃料消費量
(注1)
m3N/h 67.1 72.7 109.9 154.9
回転数 min-1 1000 1500 1500 1500
排ガス量 m3N/h 1325.9 1440.1 2307.2 3016
排ガス温度 390 402 412 399
NOx(脱硝装置出口)
(注4)
ppm 200 200 200 200
低位発熱量 MJ/m3N 40.63 40.63 40.63 40.63
発電効率
(注1)
41.6 39.0 40.3 40.0
発電機 出力 kW 315 320 500 700
周波数 Hz 50 50 50 50
電圧 V 6600 6600 6600 6600
力率 0.8 0.8 0.8 0.8
排熱回収 温水回収量
(注2)
MJ/h 503.2 912.2 558.7 1007.7 876.7 1694.0 1154.0 2119.7
蒸気回収量 MJ/h 433.6 - 496.6 - 809.2 - 978.2 -
蒸気発生量
(注3)
kg/h 172 - 197 - 321 - 388 -
総合効率 76.0 75.1 74.7 73.1 78.1 78.3 73.9 73.7
項目 単位 SGP M930-S SGP M930-W SGP M1000-S-1S SGP M1000-S SGP M1000-W SGP M1500-S SGP M1500-W
エンジン 型式 GS16R-PTK GS16R2-PTK GS16R2-PTK GS16R2-PTK
ピストン内径 mm 170 170 170 170
シリンダ行程 mm 180 220 220 220
シリンダ数 16 16 16 16
出力 kW 958.8 1028.8 1030.9 1546.4
燃料消費量
(注1)
m3N/h 205.8 209.0 209.5 326.6
回転数 min-1 1500 1000 1000 1500
排ガス量 m3N/h 4006 4254.1 4264.1 6817.6
排ガス温度 399 400 400 400
NOx(脱硝装置出口)
(注4)
ppm 200 200 200 200
低位発熱量 MJ/m3N 40.63 40.63 40.63 40.63
発電効率
(注1)
40.0 42.4 42.3 40.7
発電機 出力 kW 930 1000 1000 1500
周波数 Hz 50 50 50 50
電圧 V 6600 6600 6600 6600
力率 0.8 0.8 0.8 0.8
排熱回収 温水回収量
(注2)
MJ/h 1533.2 2796.5 1184.6 1605.8 2882.0 1769.7 4024.7
蒸気回収量 MJ/h 1237.8 - 1469.7 1469.7 - 2342.0 -
蒸気発生量
(注3)
kg/h 491 - 583 583 - 929 -
総合効率 73.2 73.5 73.7 78.5 76.2 71.7 71.1
  • 1発電効率、燃料消費量は以下の条件に基づきます。
    • 定格負荷運転での初期性能値
    • 発電機力率0.9以上
    • ISO 3046標準状態
    • 裕度:+5%
    • メタン価65以上、低位発熱量:上表中値
    • 排ガス背圧:エンジン出口にて 5.0kPa以下
  • 2温水回収は以下の条件に基づきます。
    • 一次冷却水からの高温回収(83℃→88℃)。一部機種を除く。
    • SGP M1500-W、SGP M1000-SおよびW(50Hz)については80℃→90℃
  • 3蒸気発生量は以下の条件に基づきます。
    • 蒸気圧:0.78MPaG、飽和蒸気
    • 給水温度:60℃
    • 連続ブロー:0%
  • 4NOx排出濃度 一部機種を除き脱硝装置出口の値を示します。
    • 0% O2
    • 脱硝装置の仕様により、40ppm、100ppm、150ppm、200ppm
      (それぞれ 0% O2値)にも対応可能です。

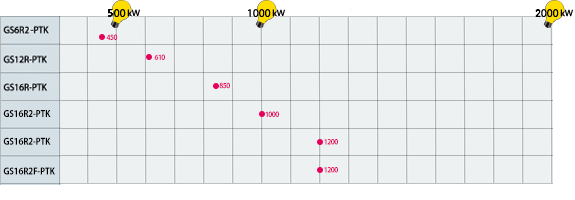

ミラーサイクルガスエンジン50Hz の選定表

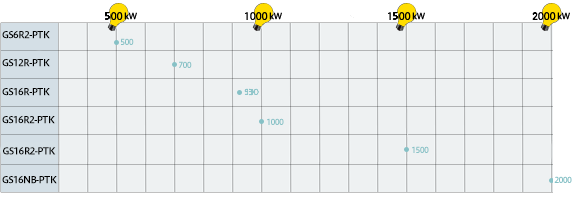

ミラーサイクルガスエンジン50Hz の選定表

ミラーサイクルガスエンジン50Hz の選定表

出力は、燃料性状、周囲条件により変わります。
選定についてはお問い合わせください。

60Hz高出力ミラーサイクルガスエンジン

ミラーサイクルガスエンジンの特長

  1. 発電効率42.0パーセント
    400kWクラスで最高水準の発電効率42.0パーセントを実現。
  2. 新開発の高性能過給機
    少ない排気エネルギーで高圧過給できる高性能過給機を搭載。
  3. 電子式空燃比制御
    副室燃焼ガスの差圧制御および主室ガスの空燃比制御を電子式とし、最適制御することにより、安定した燃焼を実現。

耐久性に優れ、従来のガスエンジンに比べ経済性・環境性において大きく性能向上を図った高性能ミラーサイクルガスエンジンを採用。ミラーサイクルガスエンジンコージェネレーションシステムがさらにグレードアップしました。

  • 発電機盤・機側盤等をエンジンと一体化、ボンネット内に配置したコンパクト設計
  • 脱硝装置とボイラーを外部ユニット化、多様なニーズに対応し、設置性とメンテナンス性を向上
  • 燃料ガス制御システムの最適化・標準化で、信頼性向上

これらにより従来、経済的にもスペース的にも導入のメリットが出にくい 熱需要の少なかったビルや、電力需要の比較的大きい産業用分野などに適した、コージェネレーションシステムです。

ミラーサイクルガスエンジン60Hz の諸元表

ミラーサイクルガスエンジン60Hz の諸元表

項目 単位 SGP M305-S SGP M305-W SGP M380-S SGP M380-W SGP M450-S SGP M450-W SGP M610-S SGP M610-W
エンジン 型式 GS6R-PTK GS6R2-PTK GS6R2-PTK GS12R-PTK
ピストン内径 mm 170 170 170 170
シリンダ行程 mm 180 220 220 180
シリンダ数 6 6 6 12
出力 kW 320.0 393.8 464.4 632.1
燃料消費量
(注1)
m3N/h 67.0 81.2 95.0 131.3
回転数 min-1 1200 1200 1200 1200
排ガス量 m3N/h 1326 1694 1954.3 2637
排ガス温度 402 390 405 402
NOx(脱硝装置出口)
(注4)
ppm 200 200 200
(注5)
200
低位発熱量 MJ/m3N 40.6 40.6 40.6 40.6
発電効率
(注1)
40.4 41.5 42 41.2
発電機 出力 kW 305 380 450 610
周波数 Hz 60 60 60 60
電圧 V 6600 6600 6600 6600
力率 0.8 0.8 0.8 0.8
排熱回収 温水回収量
(注2)
MJ/h 486.2 908.2 610.0 1190.0 811.5 1522.5 966.5 1823.5
蒸気回収量 MJ/h 461.3 - 542.0 - 673.1 - 874.8 -
蒸気発生量
(注3)
kg/h 183 - 215 - 267 - 347 -
総合効率 75.2 73.8 76.4 77.6 80.5 81.5 75.7 75.4
項目 単位 SGP M815-S SGP M815-W SGP M1000-S SGP M1000-W SGP M1200-S SGP M1200-W
エンジン 型式 GS16R-PTK GS16R2-PTK GS16R2-PTK
ピストン内径 mm 170 170 170
シリンダ行程 mm 180 220 220
シリンダ数 16 16 16
出力 kW 844.6 1030.9 1237.1
燃料消費量
(注1)
m3N/h 174.6 212.6 257.6
回転数 min-1 1200 1200 1200
排ガス量 m3N/h 3509 4214.8 5513.2
排ガス温度 400 420 409
NOx(脱硝装置出口)
(注4)
ppm 200 200 200
(注5)
低位発熱量 MJ/m3N 40.6 40.6 40.6
発電効率
(注1)
41.4 41.7 41.3
発電機 出力 kW 815 1000 1200
周波数 Hz 60 60 60
電圧 V 6600 6600 6600
力率 0.8 0.8 0.8
排熱回収 温水回収量
(注2)
MJ/h 1287.4 2394.4 1213.8 2632.5 1387.5 3371.5
蒸気回収量 MJ/h 1101.7 - 1593.3 - 1966.4 -
蒸気発生量
(注3)
kg/h 437 - 632 - 780 -
総合効率 75.1 75.2 74.2 72.2 73.4 73.6
  • 1発電効率、燃料消費量は以下の条件に基づきます。
    • 定格負荷運転での初期性能値
    • 発電機力率0.9以上
    • ISO 3046標準状態
    • 裕度:+5%
    • メタン価65以上、低位発熱量:上表中値
    • 排ガス背圧:エンジン出口にて 5.0kPa以下
  • 2温水回収は以下の条件に基づきます。
    • 一次冷却水からの高温回収(83℃→88℃)。一部機種を除く。
    • SGP M1500-W、SGP M1000-SおよびW(50Hz)については80℃→90℃
  • 3蒸気発生量は以下の条件に基づきます。
    • 蒸気圧:0.78MPaG、飽和蒸気
    • 給水温度:60℃
    • 連続ブロー:0%
  • 4NOx排出濃度 一部機種を除き脱硝装置出口の値を示します。
    • 0% O2
    • 脱硝装置の仕様により、40ppm、100ppm、150ppm、200ppm
      (それぞれ 0% O2値)にも対応可能です。
  • 5脱硝装置なしで200ppm(0% O2値)を達成。

ミラーサイクルガスエンジン60Hz の選定表

ミラーサイクルガスエンジン60Hz の選定表

ミラーサイクルガスエンジン60Hz の選定表

出力は、燃料性状、周囲条件により変わります。
選定についてはお問い合わせください。

出力レンジ

出力レンジ

三菱のガスエンジンはワイドバリエーション。クリーンなエネルギーを効率よくお届けします。

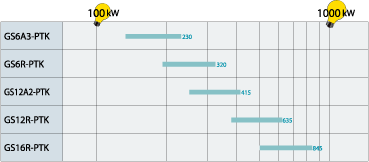

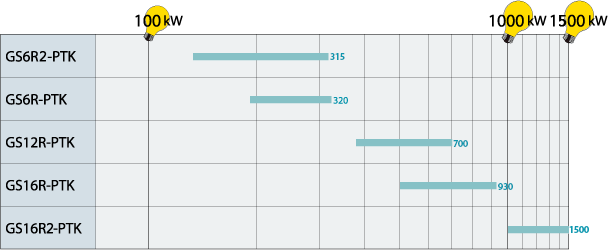

50Hz 出力レンジ

50Hz 出力レンジ

出力は、燃料性状、周囲条件により変わります。選定についてはお問い合わせください。

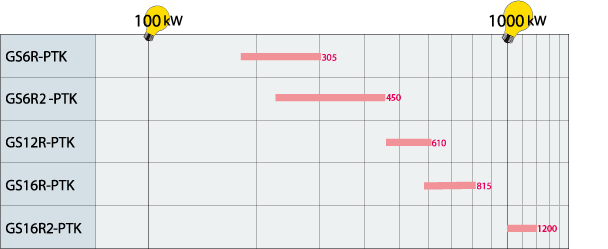

60Hz 出力レンジ

60Hz 出力レンジ

出力は、燃料性状、周囲条件により変わります。選定についてはお問い合わせください。
