型式表示
RMM-350/105Q-L-22V
表は横にスライドしてご覧いただけます。
| 型式 | 可変モータ | 低速・高速 押しのけ容積 |
シリーズ記号 | 回転方向 | 軸形状 | 付属機器 |
|---|---|---|---|---|---|---|
| RM | M | 305/105 | A | -L | -22 | V |
| (cm3/rev×1/10) | 軸端より見て (L)左回転（標準） (R)右回転 |
(22)特殊テーパ軸 | (V)自動2速切換弁付 |
仕様
表は横にスライドしてご覧いただけます。
| 型式 | 高速／低速 | 押しのけ容積 (cm3/rev) |
圧力(MPa) | 回転速度(min-1) | 定格トルク(kN・m) | 定格出力(kW) | 質量(kg) | ||
|---|---|---|---|---|---|---|---|---|---|
| 定格 | 瞬間最高 | 定格 | 連続最高 (13.7MPa) |
||||||
| RMM-210 | 低速 | 2,099 | 20.6 | 24.5 | 180 | 260 | 6.4 | 120 | 310 |
| 高速 | 629 | 330 | 330 | 1.7 | - | ||||
| RMM-350 | 低速 | 3,507 | 20.6 | 24.5 | 135 | 195 | 10.6 | 150 | 475 |
| 高速 | 1,052 | 280 | 280 | 2.8 | - | ||||
自動2速切換弁
表は横にスライドしてご覧いただけます。
| 最高使用圧力(MPa) | カットイン圧力(MPa) | カットアウト圧力(MPa) | 質量(kg) |
|---|---|---|---|
| 24.5 | 10.8～19.1 | 2.0～3.4 | 28.5 |

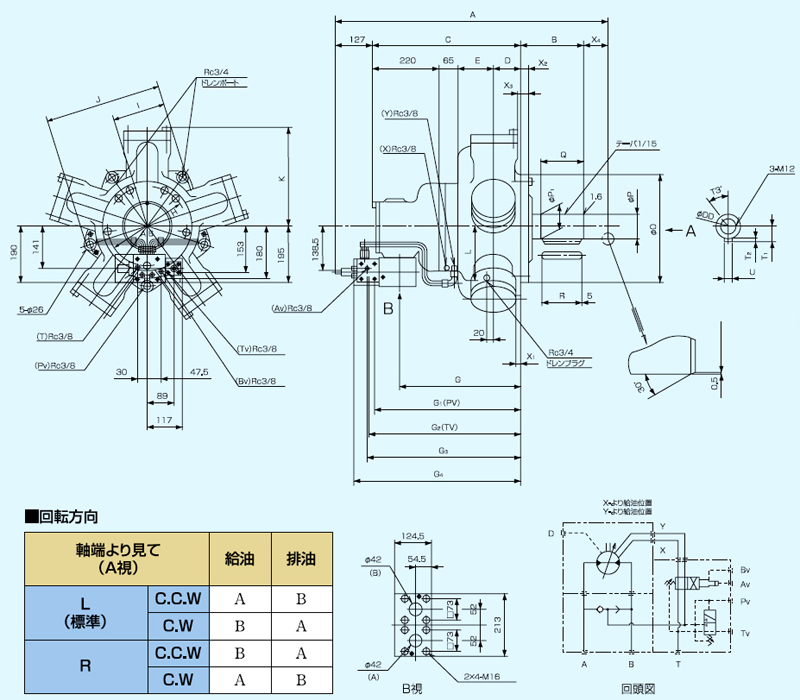

寸法
ドレンレス形も取り揃えておりますので当社へご照会ください。
単位：ミリメートル
表は横にスライドしてご覧いただけます。
| 形式（Model） | A | B | C | D | E | G | G1 | G2 | G3 |
|---|---|---|---|---|---|---|---|---|---|
| RMM-210 | 908 | 205 | 496 | 91 | 120 | 405 | 491 | 510 | 515 |
| RMM-350 | 1,026.5 | 266 | 544.5 | 110 | 149.5 | 453.5 | 539.5 | 558.5 | 563.5 |
表は横にスライドしてご覧いただけます。
| G4 | φH | I | J | K | L | φO | φP | φP1 | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|
| 560 | 400 | 184 | 406 | 327 | 173.5 | 350h6 | 75m6 | 90 | 146 | 136 |
| 608.5 | 460 | 220 | 475 | 384 | 200 | 405h6 | 90m6 | 110 | 185 | 170 |
表は横にスライドしてご覧いただけます。
| T1 | T2 | T3 | U | X1 | X2 | X3 | X4 | φDD |
|---|---|---|---|---|---|---|---|---|
| 49 | 16 | 35 | 24m6 | 30 | 25 | 13 | 80 | 50 |
| 59 | 18 | 30 | 28m6 | 40 | 35 | 15 | 89 | 64 |
