住友共同電力株式会社　新居浜北火力発電所建設計画　集合排気筒
[ 大気汚染防止 ]

本工事は、天然ガスを主燃料とする新居浜北火力発電所（15万キロワット）用の排気筒として納入したもので、日本ERI株式会社の性能評価を受け、国土交通大臣認定を取得したものです。

筒身にはSUS316Lを合せ材としたステンレス圧延クラッド鋼を採用し、長期メンテンナンスフリーと建設工期短縮の両立を図ることが出来ました。
また、筒身の外面の一部には金属製外壁材を設け、やけどを防止する安全対策を施しています。

住友共同電力株式会社　新居浜北火力発電所建設計画　集合排気筒
客先
株式会社IHI原動機殿
工事名称
住友共同電力株式会社殿 新居浜北火力発電所建設計画 集合排気筒
完成年月日
2022年（令和4年）4月18日

諸元

排気筒形式 三筒四角鉄塔支持型
排気筒高さ GL+65.0m
筒身径 3.2mφ（頂部2.8mφ）
塗装仕様 ポリウレタン樹脂系
筒身材質 ステンレス圧延クラッド鋼（SS400+SUS316L-R2S）
付帯設備 中光度白色航空障害灯、ITV設備
架設工法 油圧クレーン工法

ギャラリー

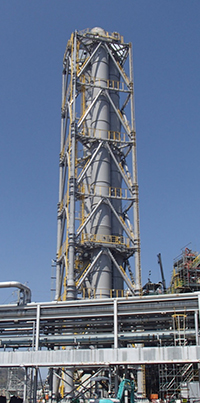

全景写真
油圧クレーン架設状況
金属製外壁材外観
クラッド鋼筒身内観
クラッド鋼筒身 輸送状況
