日新製鋼株式会社 呉製鉄所
日新製鋼株式会社 呉製鉄所
SHARE

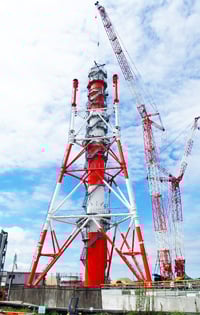

筒身の大型ブロックによる段積み及び鉄塔部材の面組み架設が可能な、大型クローラークレーン工法を採用し架設工程の短縮を図りました。

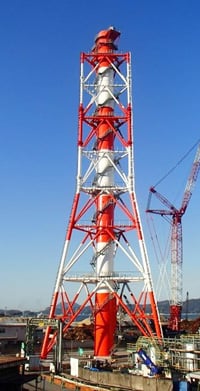

自家発電設備新規建設に伴うボイラー用煙突として納入したものです。日本ERI株式会社の性能評価を受け、国土交通大臣認定を取得しました。煙突の頂部には、カルマン渦対策として制振装置が2基設置されています。
- 客先
- 日新製鋼株式会社殿
- 工事名称
- 呉製鉄所 6号ボイラー煙突
- 完成年月日
- 2016年（平成28年）12月31日
諸元
| 煙突形式 | 一筒三角鉄塔支持型 |
|---|---|
| 煙突高さ | GL＋90m |
| 筒身径 | 4.53mφ |
| 塗装仕様 | ふっ素樹脂系 |
| 筒内ライニング仕様 | 1:4ガナイト 30mm＋高強度ポルトランドセメント系耐酸キャスタブル 40mm |
| 付帯設備 | カルマン渦対策用制振装置（TMD）、折れ階段、メンテナンス用歩廊、頂部2重筒 |
| 架設工法 | 大型クローラークレーン工法 |
ギャラリー
