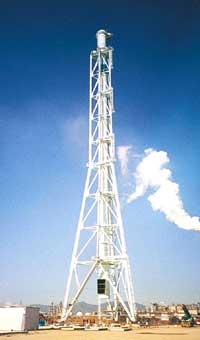

コスモ石油株式会社四日市霞発電所第1号発電設備（223メガワット）向けの煙突です。

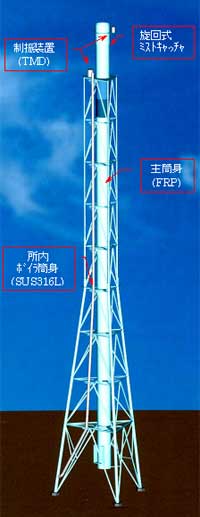

周囲の景観に配慮した、美観タイプの鉄塔型煙突です。煙突頂部からのミスト飛散防止のため、当社開発の「旋回翼式ミストキャッチャー」を設置しています。またカルマン渦振動対策として、制振装置を2台設置しています。
- 客先
- コスモ石油株式会社殿
- 完成年月日
- 2001年（平成13年）11月22日
諸元
| 煙突形式 | 三角2筒鉄塔型煙突 |
|---|---|
| 煙突高さ | 130m（鉄塔高さ 115m） |
| 筒身径 | 主筒身：φ3.8m 所内ボイラ用筒身：φ0.7968m |
| 筒身材質 | 主筒身：FRP（強化プラスチック） 所内ボイラ用筒身：SUS316L |
| 用途 | 223MW 発電用 （減圧残油炊ボイラ用） |
| 付帯設備 | 中光度障害灯（閃光式）：GL＋129.3m 3台・GL＋60m 4台 制振装置（Tuned Mass Damper）：鉄塔頂部、筒身頂部に設置 旋回翼式ミストキャッチャー（材質：FRP） |
| 塗装色 | マンセル記号 5BG9/1基調 四日市市条例「大規模建築物等の景観届出制度」に基づく |
