いわき大王製紙株式会社 4号ボイラー復旧工事(排煙設備)

この製品の取り扱い会社:

本設備は、いわき大王製紙株式会社 4号バイオマス発電設備の排ガスを大気に放出する排煙設備として納入したものです。

地上高さ100mのFRP製筒身を、鋼管部材からなる高さ96mのトラス鉄塔で支持する構造であり、日本ERI株式会社の性能評価を受け、国土交通大臣認定を取得しました。また、筒内にはミスト飛散防止のために旋回翼式ミストキャッチャを設置しています。
本工事では大ブロック架設が可能な大型クローラークレーン工法を採用して、工期短縮を図り完工致しました。

いわき大王製紙株式会社 4号ボイラー復旧工事
客先
三菱重工パワーインダストリー株式会社
工事名称
いわき大王製紙株式会社 4号ボイラー復旧工事
完成年月日
2025年4月1日

諸元

煙突形式 一筒四角鉄塔支持型
煙突高さ GL+100m
筒身径 2.6mφ
塗装仕様 フタル酸樹脂系
筒内ライニング仕様 FRP〔ガラス繊維強化プラスチック;筒身本体材〕
付帯設備 航空障害灯、螺旋階段、メンテナンス歩廊、垂直梯子
架設工法 大型クローラークレーン工法

ギャラリー

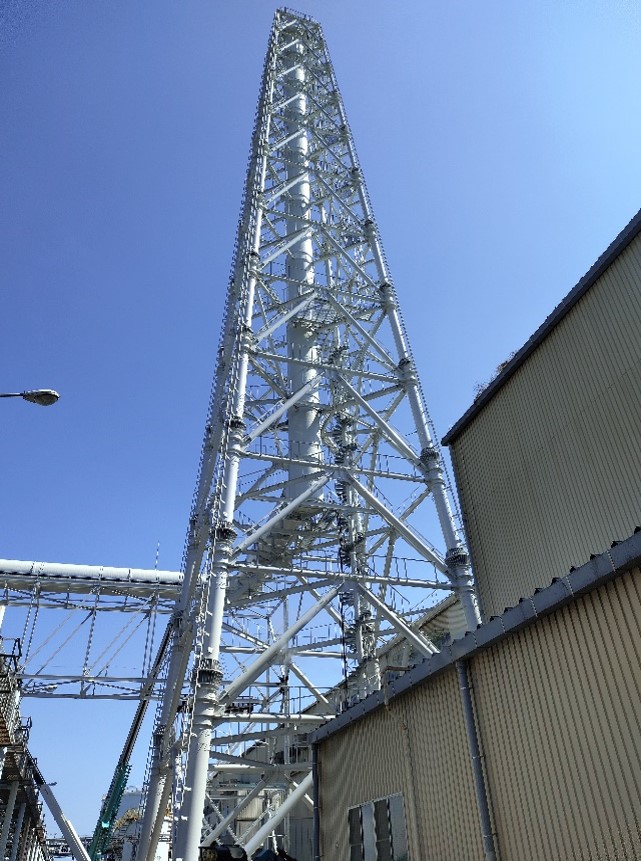

煙突全景
煙突全景
旋回翼式ミストキャッチャ(筒身内)
旋回翼式ミストキャッチャ(筒身内)

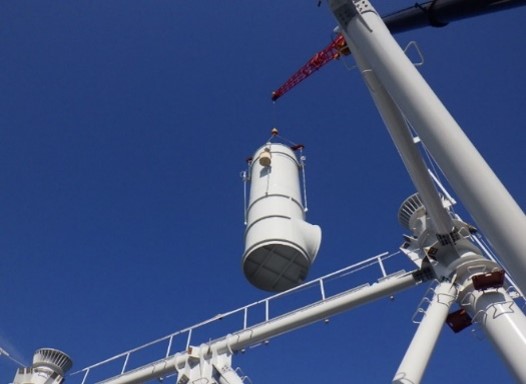

筒身ブロック上架状況
筒身ブロック上架状況
