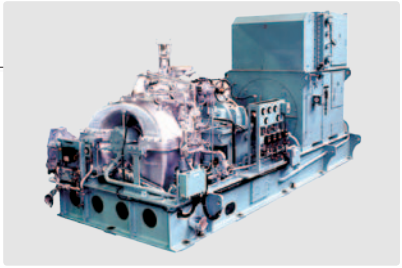

舶用発電機タービン(AT型)
[ 舶用ボイラ/タービン ]

AT
当社独自の技術により開発されたAT型タービンは、高い信頼性と耐久性、優れたコストパフォーマンスが特徴です。

この製品の詳しい情報を見る:

特徴

優れたパフォーマンス
高い信頼性と耐久性
高効率タービン
コンパクト設計

ラインアップと仕様

型式 AT34C AT42C AT52C AT64C
タービン 種類 多段復水タービン
段数 4~8 段 4~14 段
出力(kW) 200
~2,000
1,000
~4,000
1,500
~6,000
3,000
~15,000
回転数(rpm) 11,000
~15,000
8,500
~11,700
6,500
~9,500
5,000
~7,500
蒸気入口圧力(MPa) 0.4~12.3
蒸気入口温度(°C) 飽和蒸気温度~540
排気圧力 (mmHgv) 400~722
減速機 種類 ヘリカルギア、一段減速装置
出力端回転数(rpm) 1,800〜3,600
寸法 幅(mm) 1,600 1,800 2,000 2,300
奥行 (mm) 3,785 4,075 4,390 4,750
高さ(mm) 1,635 1,890 2,185 2,500
概略重量 (kg) ( 除く発電機 ) 6,000 7,100 8,400 10,500
型式 AT76C AT92C/AT100C AT112C
タービン 種類 多段復水タービン
段数 4~14 段 12 ~ 16 段
出力(kW) 5,000
~18,000
15,000
~27,000
20,000
~50,000
回転数(rpm) 5,000
~6,000
4,000
~4,500
3,600
蒸気入口圧力(MPa) 0.4~12.3
蒸気入口温度(°C) 飽和蒸気温度~540
排気圧力 (mmHgv) 400~722
減速機 種類 ヘリカルギア、一段減速装置
出力端回転数(rpm) 1,800〜3,600
寸法 幅(mm) 4,000 4,000 5,600
奥行(mm) 6,800 7,400 8,500
高さ(mm) 3,000 3,100 4,500
概略重量 (kg) ( 除く発電機 ) 30,000 38,000 60,000
